Маховик гильотинных ножниц, где не осталось места под новые отверстия: заплавка старых отверстий электродом AWG GRAF 4000
В чугунном маховике гильотинных ножниц после прежних ремонтов не осталось места для новых резьбовых отверстий: их каждый раз сверлили заново. Наши технологи предложили холодную сварку чугуна электродом AWG GRAF 4000 Ø2,5 мм — старые отверстия заплавили на глубину 60 мм и нарезали в наплавленном металле новую резьбу. Сварка и механическая обработка заняли 2 смены и 1 кг электродов; новый маховик стоит до 400 тыс. руб.
Коротко
- Деталь
- маховик гильотинных ножниц
- Основной металл
- чугун
- Дефект
- места для новых резьбовых отверстий не осталось — прежние ремонты шли пересверловкой
- Материал
- AWG GRAF 4000, Ø2,5 мм; 1 кг
- Способ
- холодная сварка чугуна — заплавка старых отверстий на глубину 60 мм, механическая обработка, нарезка новой резьбы
- Срок
- 2 смены на сварку и механическую обработку
- Результат
- маховик восстановлен, новая деталь не понадобилась
Ситуация

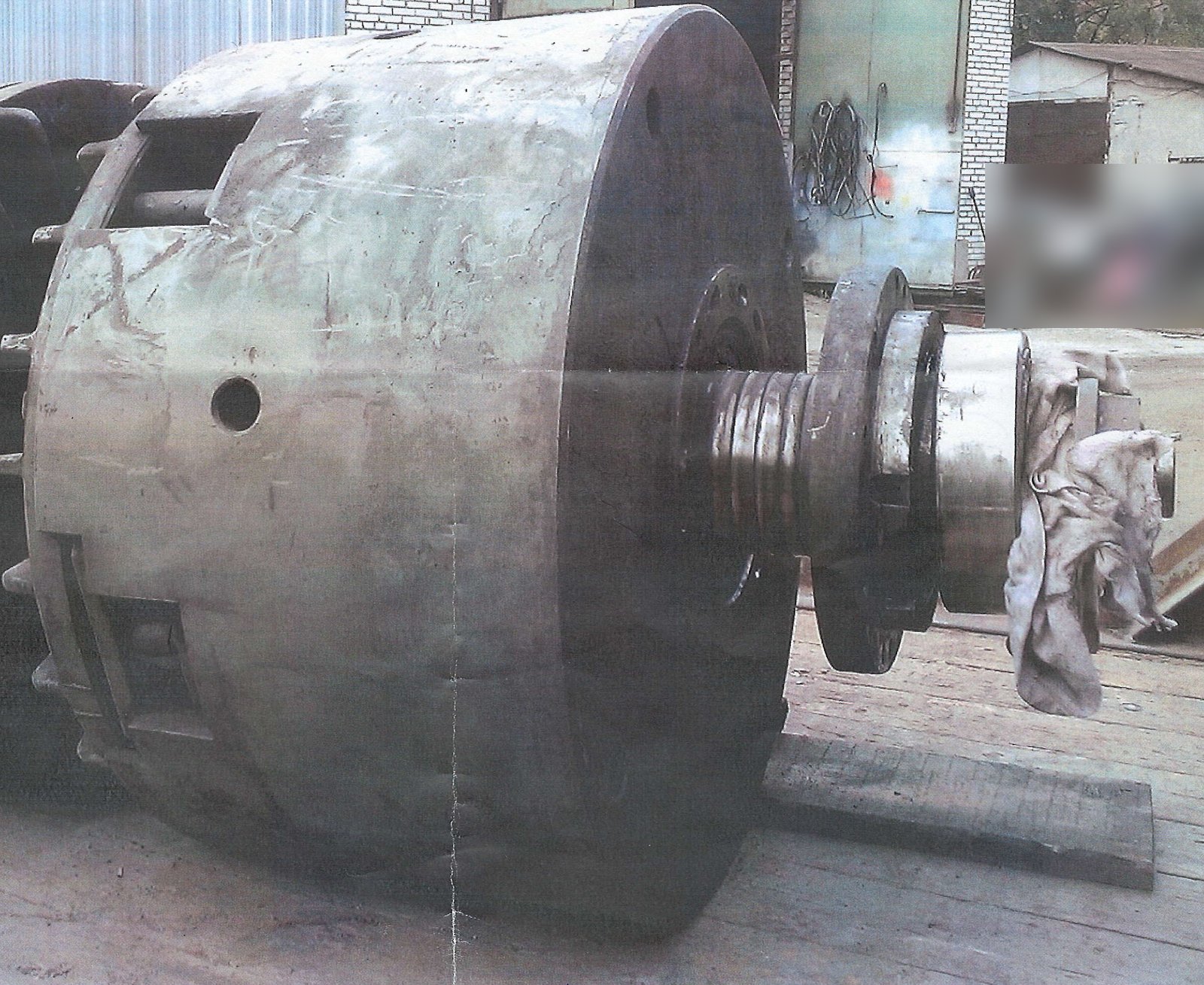

Ремонтная компания выполняла средний ремонт гильотинных ножниц и сняла маховик, чтобы осмотреть его. Раньше маховик ремонтировали без сварки: сверлили в теле новые отверстия и нарезали в них резьбу. В итоге места для новых отверстий не осталось. Новый маховик стоит до 400 тыс. руб.
Технология
- Наши специалисты оценили ремонтопригодность маховика и составили технологическую карту ремонта.
- Технология — холодная сварка чугуна электродом AWG GRAF 4000 Ø2,5 мм. Наши технологи рассчитали объём материала и провели инструктаж работников ремонтной компании.
- Старые отверстия крепёжного венца на торце ступицы заплавили на глубину 60 мм.
- Механическая обработка и нарезка новой резьбы в наплавленном металле.
Результат
Весь объём работ — сварка и механическая обработка — занял 2 смены. Израсходован 1 кг электродов. Маховик восстановлен; по оценке ремонтной компании, стоимость ремонта несопоставимо мала по сравнению с ценой новой детали.
Экономика
| Ремонт | Новый маховик | |
|---|---|---|
| Стоимость | 1 кг электродов | до 400 тыс. руб. |
| Срок | 2 смены | — |
Примечание технолога
Отверстие под резьбу, заплавленное на 60 мм, — это глубокий объём наплавленного металла в теле чугунной отливки. Шов должен принять усадку, не порвав чугун по границе, а потом позволить просверлить и нарезать резьбу так же, как в основном металле.
AWG GRAF 4000 — никель-железный электрод для холодной сварки чугуна без подогрева и без термообработки. Наплавленный металл твёрдостью около 190 HB обрабатывается резцом, фрезой и сверлом и допускает нарезание резьбы; пластичный шов принимает усадку, которую чугун принять не может. Электрод малого диаметра — Ø2,5 мм — даёт меньше тепла на каждый проход, что важно при заплавке глубоких отверстий.
