Кратко
Что важно запомнить
- Материал для восстановления выбирают не по названию детали, а по механизму износа: абразивному, ударному, фрикционному, эрозионному, коррозионному или комбинированному.
- Высокая твёрдость сама по себе не гарантирует ресурс. При ударной нагрузке чрезмерно твёрдый слой может растрескаться или выкрошиться.
- Для ответственных ремонтов важно учитывать не только рабочий слой, но и основу детали, буферный слой, тепловложение, трещиностойкость и последующую механическую обработку.
- Материалы AWG позволяют закрывать разные сценарии: от карбидовольфрамовой защиты при сильном абразиве до буферных слоёв, ремонта чугуна и восстановления геометрии деталей.
Почему важно определить вид износа
Изнашивание детали редко начинается “само по себе”. Обычно за ним стоит конкретная рабочая среда: минеральный абразив, ударная нагрузка, скольжение металла по металлу, поток пульпы, коррозионная среда, высокая температура или сочетание нескольких факторов.
Принцип восстановления
При ремонте восстанавливают не деталь как таковую, а её рабочую поверхность. Поэтому выбор материала начинают не с названия детали, а с анализа условий её работы. Один и тот же вал, ковш или шнек могут требовать совершенно разных материалов в зависимости от механизма износа, ударной нагрузки, температуры, коррозионной среды и требований к последующей механической обработке.
Если механизм повреждения определён неверно, восстановление может оказаться недолговечным. Например, материал с высокой твёрдостью хорошо сопротивляется сухому абразиву, но при ударной нагрузке может давать трещины. Пластичный наплавленный слой лучше переносит удар, но быстрее изнашивается в среде песка, щебня или руды. Поэтому первый инженерный шаг — не выбор марки электрода, а диагностика условий работы детали.
Практический совет инженера
Перед выбором материала полезно описать повреждение в трёх строках: что изнашивает деталь, есть ли ударная нагрузка, требуется ли последующая механическая обработка. Эти три ответа часто сразу сужают выбор материала до одной-двух групп.

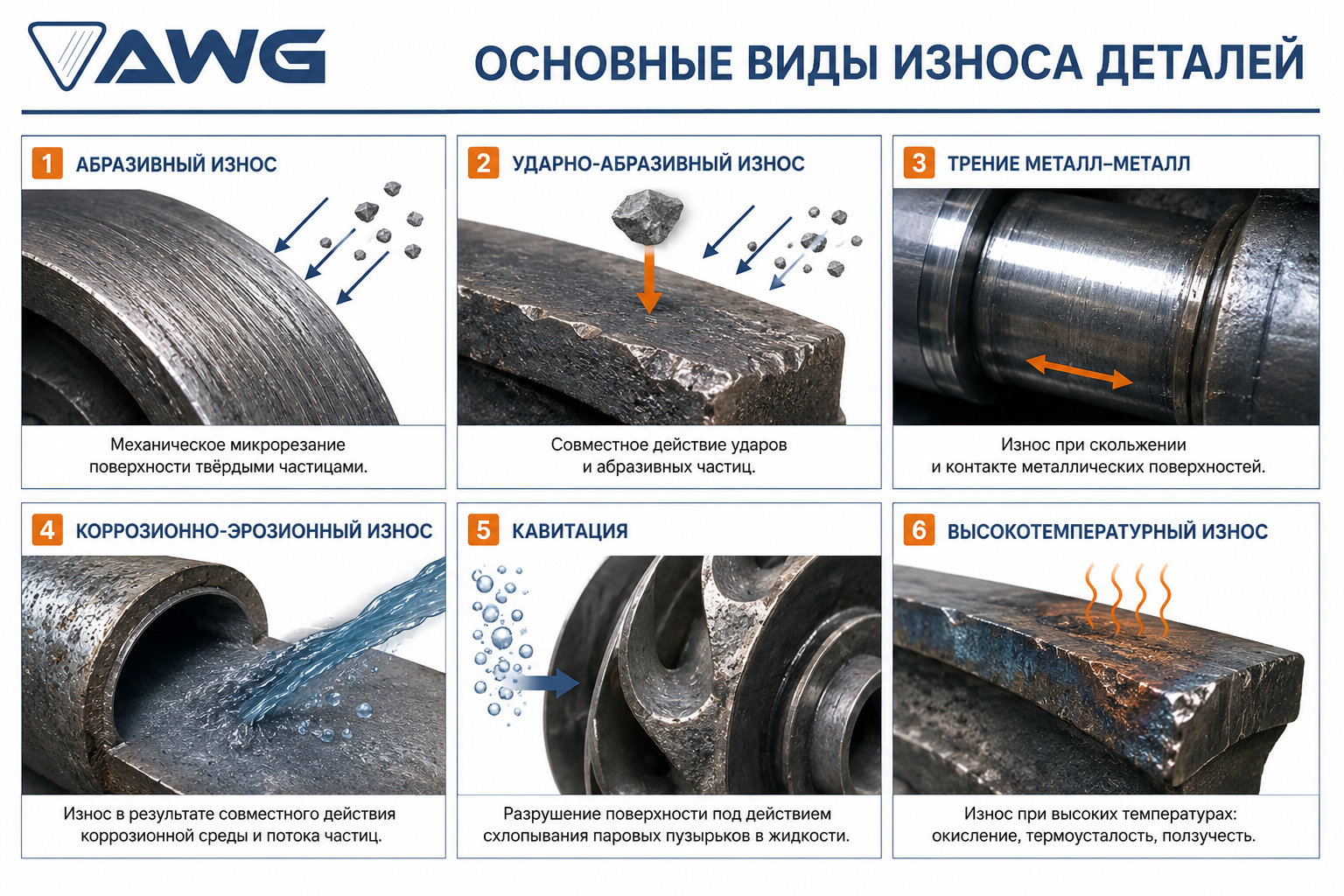

Основные виды износа деталей
В реальном ремонте механизмы износа часто комбинируются, но для выбора материала их удобно разделять на базовые группы. Это помогает понять, что должно быть главным свойством восстановленного слоя: твёрдость, вязкость, сопротивление удару, жаростойкость, коррозионная стойкость или способность работать как буфер между основой и рабочим слоем.
| Вид износа | Как проявляется | Типичные детали | Главное требование к материалу | Типичные отрасли |
|---|---|---|---|---|
| Абразивный | Царапины, борозды, равномерное снятие металла, работа песка, руды, щебня, грунта или керамических частиц | Шнеки, ножи, лопатки, футеровки, зубья, элементы дробилок и землеройной техники | Высокая твёрдость, карбидная фаза, стойкость к микрорезанию | Цементная промышленность, горнодобывающая промышленность, переработка минералов |
| Ударно-абразивный | Износ сочетается с вмятинами, сколами, выкрашиванием или деформацией кромок | Молотки, валки, элементы дробилок, ковши, грейферы, детали карьерной техники | Баланс твёрдости и вязкости, трещиностойкость, иногда буферный слой | Карьеры, металлургия, переработка руды |
| Фрикционный | Задиры, схватывание, натиры, локальный перегрев, износ при скольжении или качении | Валы, посадочные места, направляющие, зубчатые пары, опорные поверхности | Совместимость с парой трения, обрабатываемость, сопротивление задирам | Машиностроение, металлургическое оборудование, редукторы |
| Эрозионный | Снятие металла потоком частиц, жидкости, газа или пульпы; характерные направленные следы | Насосы, патрубки, лопасти, гидравлические каналы, детали дноуглубительной техники | Стойкость к направленному потоку частиц, плотность слоя, отсутствие дефектов | Насосное оборудование, гидротранспорт, земснаряды |
| Коррозионно-механический | Износ ускоряется химической средой, влагой, солями, кислотами или температурой | Оборудование химической, пищевой, нефтегазовой и энергетической отраслей | Коррозионная стойкость, правильный химический состав, защита зоны ремонта | Химическая промышленность, пищевая промышленность, нефтегазовая отрасль |
| Термический и термоциклический | Сетка трещин, отпуск, потеря твёрдости, окисление, усталость от циклов нагрева и охлаждения | Горячий инструмент, пресс-формы, валки, элементы печей и жаростойких узлов | Жаростойкость, сопротивление термической усталости, правильный подогрев | Горячая штамповка, литейное производство, металлургические печи |
Как определить механизм изнашивания
Диагностика начинается с осмотра поверхности. Глубокие продольные риски чаще указывают на абразив. Сколы и выкрашивание говорят о сочетании износа с ударом. Локальные задиры и следы перегрева характерны для фрикционного износа. Сетка трещин часто связана с термоциклической нагрузкой или неправильным подбором твёрдого слоя.
Второй шаг — анализ условий работы. Нужно понимать, работает ли деталь в сухой среде, во влажной пульпе, под ударом, при высокой температуре, в контакте с другой металлической поверхностью или в коррозионной среде. Один и тот же внешний дефект может иметь разные причины, если условия эксплуатации отличаются.
| Признак на детали | Вероятная причина | Что проверить перед ремонтом | Риск неправильного выбора |
|---|---|---|---|
| Равномерные борозды и микрорезание | Минеральный абразив | Размер частиц, влажность, наличие удара, скорость потока | Слишком мягкий слой быстро сотрётся |
| Сколы кромок и выбоины | Ударная или ударно-абразивная нагрузка | Массу падающего материала, частоту ударов, толщину детали | Хрупкий слой растрескается или выкрошится |
| Задиры, наволакивание, локальный перегрев | Фрикционное схватывание | Смазку, пару трения, зазор, температуру, последующую обработку | Твёрдый слой может повредить сопряжённую деталь |
| Направленное истончение и промыв | Эрозия потоком | Скорость потока, угол атаки частиц, химическую среду | Пористый или трещиноватый слой быстро разрушится |
| Трещины после ремонта | Несовместимость слоя и основы, отсутствие буфера, перегрев или отсутствие подогрева | Материал основы, толщину, углеродный эквивалент, ограничение по подогреву | Повторное разрушение в зоне ремонта |

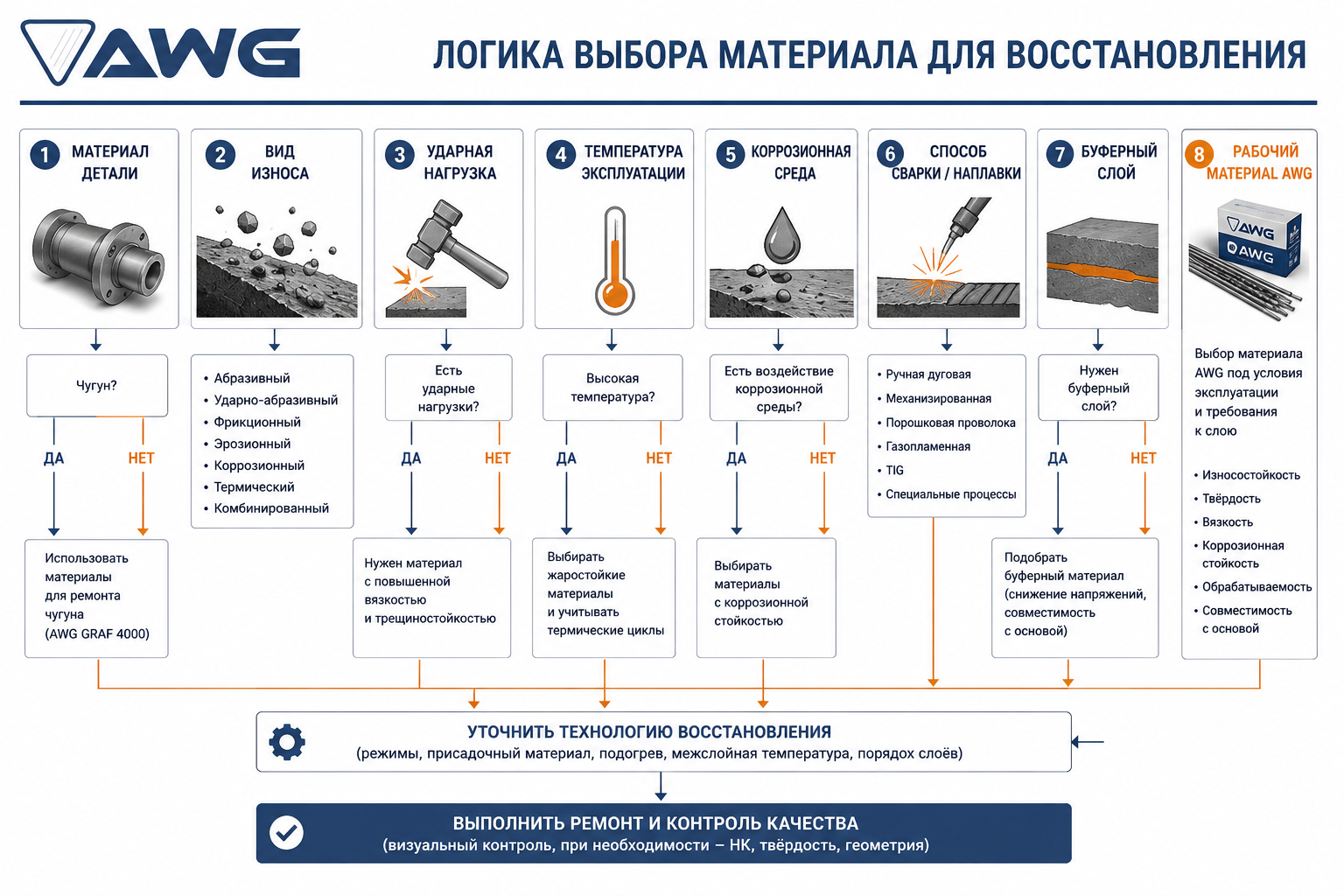

Как выбрать материал для восстановления
Выбор материала должен идти от условий работы к требуемым свойствам слоя. Для сильного абразивного износа нужны карбиды и высокая твёрдость. Для удара нужна вязкость и сопротивление выкрашиванию. Для восстановления геометрии важны обрабатываемость и совместимость с основой. Для чугуна и разнородных соединений критична трещиностойкость.
| Условия работы | Инженерная задача | Подходящая группа AWG | Примеры материалов |
|---|---|---|---|
| Сильный сухой абразив без значительного удара | Максимально замедлить микрорезание поверхности | Карбидовольфрамовые материалы и твёрдая износостойкая наплавка | AWG A 5005, AWG 5005, AWG KAIT 60T, AWG KAIT 6000 |
| Абразив + средняя ударная нагрузка | Сохранить износостойкость без хрупкого разрушения слоя | Износостойкие материалы с балансом твёрдости и вязкости | AWG KAIT 6000, AWG 2000M, AWG F6025 |
| Восстановление геометрии, посадочных мест и рабочих поверхностей | Нарастить металл с последующей обработкой | Ремонтные и буферные материалы | AWG 425, AWG EXTRA, AWG ROST 4220 TR, AWG 2428 |
| Чугунные детали, трещины, корпусные элементы | Снизить риск трещин и обеспечить совместимость с чугуном | Материалы для ремонта чугуна | AWG GRAF 4000 |
| Цветные металлы и литейные сплавы | Восстановить деталь с учётом состава основы | Материалы для специальных сплавов | AWG 240, AWG 260 |
| Порошковая проволока или наплавка протяжённых поверхностей | Повысить производительность восстановления | Проволоки и материалы для механизированной наплавки | AWG F6015, AWG F6025, AWG 7000 M, AWG FILIT 6, AWG FILIT 12 |
Важное ограничение
Если неизвестен материал основы, нельзя выбирать только “самую твёрдую” наплавку. Для массивных деталей, высокоуглеродистых сталей, чугуна и разнородных соединений сначала оценивают риск трещин, необходимость подогрева и потребность в буферном слое.
Материалы AWG по задачам восстановления
Ниже приведены основные группы материалов AWG, которые чаще всего применяются при различных механизмах износа. Окончательный выбор зависит от материала основы, толщины детали, режима восстановления, условий эксплуатации и требований к готовой поверхности.
| Задача | Когда применять | Материалы AWG |
|---|---|---|
| Карбидовольфрамовая защита | Сильный абразив, грунт, руда, песок, минеральные частицы, детали землеройной и дноуглубительной техники | AWG A 5005, AWG 5005 |
| Износостойкая наплавка | Рабочие поверхности, подающие вальцы, шнеки, элементы дробилок, детали с абразивным и ударно-абразивным износом | AWG KAIT 60T, AWG KAIT 6000, AWG 2000M |
| Механизированная наплавка | Протяжённые поверхности, серийное восстановление, задачи с повышенной производительностью | AWG F6015, AWG F6025, AWG 7000 M, AWG FILIT 6, AWG FILIT 12 |
| Ремонт и буферные слои | Трещины, разнородные соединения, восстановление нагруженных деталей, переходные слои под рабочую наплавку | AWG 425, AWG EXTRA, AWG ROST 4220 TR, AWG 2428 |
| Чугун и специальные ремонты | Корпусные чугунные детали, трещины, локальное восстановление без полной замены узла | AWG GRAF 4000 |
| Цветные и специальные сплавы | Ремонт бронз, медных и специальных сплавов, где важна совместимость с основой | AWG 240, AWG 260 |

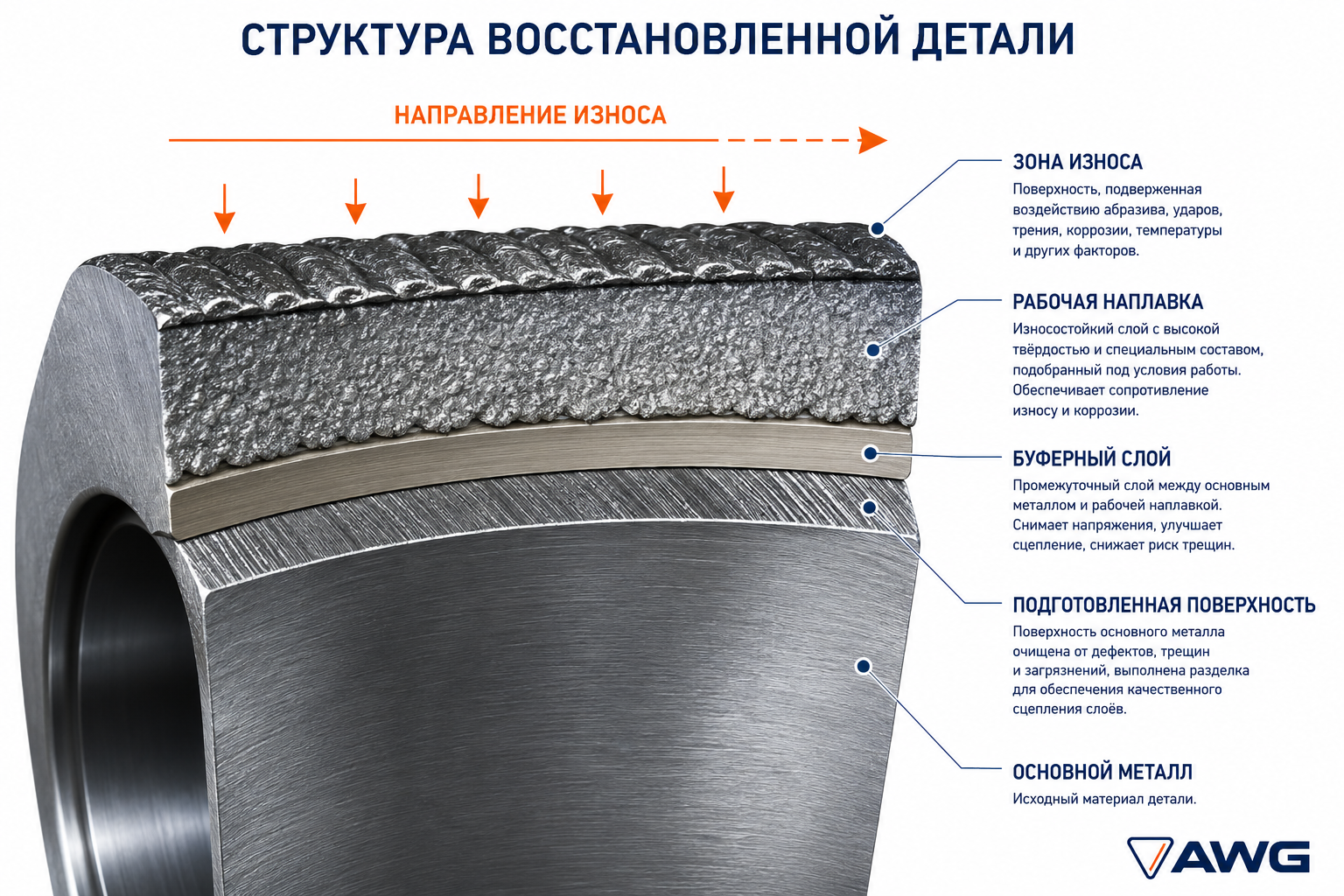

Буферный слой и рабочая наплавка
При восстановлении деталей слой редко должен быть “одинаковым по всей толщине”. Часто правильнее разделить ремонт на две функции: буферный слой обеспечивает совместимость с основой и снижает риск трещин, а рабочая наплавка воспринимает износ.
Для многих легированных и высокоуглеродистых сталей применение буферного слоя рекомендуется рассматривать совместно с предварительным подогревом детали и контролем межслойной температуры. Такой подход снижает риск образования трещин и повышает долговечность восстановленного узла.
| Элемент ремонта | Назначение | Когда нужен | Что важно контролировать |
|---|---|---|---|
| Подготовка основы | Удалить трещины, наклёп, загрязнения, масло, усталостный и перегретый металл | Перед любой ответственной наплавкой или сваркой | Полноту удаления дефекта, форму разделки, чистоту поверхности |
| Буферный слой | Снизить напряжения, повысить совместимость, отделить основу от твёрдого рабочего слоя | При разнородных соединениях, высокоуглеродистых сталях, массивных деталях и ударной нагрузке | Тепловложение, межслойную температуру, отсутствие трещин |
| Рабочая наплавка | Создать слой, который сопротивляется фактическому механизму износа | При восстановлении геометрии или защите новой поверхности | Количество слоёв, разбавление основой, твёрдость, дефекты |
| Финишная обработка | Вернуть геометрию, посадку, шероховатость или требуемый профиль | Для валов, посадочных мест, направляющих, зубьев и сопрягаемых поверхностей | Припуск, перегрев при шлифовании, контроль размеров |
Ограничения и типичные ошибки
- Выбирать материал только по твёрдости HRC без учёта удара, основы и температуры.
- Наносить твёрдый слой прямо на склонную к трещинам основу без буферного слоя.
- Не удалять усталостный металл и трещины перед восстановлением.
- Не учитывать разбавление наплавленного металла основой в первом слое.
- Использовать износостойкую наплавку там, где нужна последующая точная механическая обработка.
- Игнорировать подогрев и межслойную температуру при массивных деталях и легированных сталях.
- Считать один материал универсальным для абразива, удара, коррозии и фрикционного износа.
FAQ
Можно ли выбрать материал только по твёрдости?
Нет. Твёрдость важна при абразивном износе, но при ударе, изгибе, вибрации и термоциклах важны вязкость, трещиностойкость, совместимость с основой и технология нанесения.
Когда нужен буферный слой?
Буферный слой рассматривают при ремонте массивных деталей, высокоуглеродистых и легированных сталей, чугуна, разнородных соединений, а также перед нанесением твёрдой рабочей наплавки на склонную к трещинам основу.
Чем отличается AWG A 5005 от AWG 5005?
AWG A 5005 — пруток для газопламенной наплавки с карбидом вольфрама. AWG 5005 — наплавочный шнур другого форм-фактора. Оба материала применяются для карбидовольфрамовой защиты, но это разные материалы и разные способы нанесения.
Какой материал выбрать при абразиве и ударе одновременно?
В таких случаях не всегда подходит самый твёрдый материал. Нужно искать баланс твёрдости и вязкости, оценивать толщину детали, силу удара и возможность применения буферного слоя. Часто рассматривают материалы класса AWG KAIT 6000, AWG 2000M или другие решения после уточнения условий.
Нужно ли делать пробную наплавку?
Для ответственных деталей, неизвестной основы, новых условий эксплуатации или дорогостоящего оборудования пробная наплавка и контроль твёрдости, трещин и обрабатываемости помогают снизить риск повторного отказа.
Итоговый вывод
Правильный выбор материала для восстановления начинается с диагностики износа. Сначала определяют механизм повреждения, затем требования к слою, после этого выбирают технологию, буфер и рабочий материал. Такой подход позволяет использовать материалы AWG не как набор отдельных марок, а как инженерную систему восстановления ресурса деталей.
Нужна рекомендация по ремонту?
Опишите материал детали, характер износа и условия работы. Специалист поможет подобрать технологию ремонта и материал AWG.
Обсудить задачу
