Температура предварительного подогрева сталей перед сваркой: когда необходим, как выбрать и как контролировать

Кратко

Что важно запомнить

После прочтения статьи вы будете понимать:

зачем нужен предварительный подогрев;
почему образуются холодные трещины;
когда подогрев обязателен, а когда нет;
от чего зависит температура нагрева;
как пользоваться ориентировочными таблицами;
как правильно выполнять предварительный подогрев;
как контролировать температуру детали;
какие ошибки чаще всего приводят к повторному ремонту.

Что такое предварительный подогрев

Предварительным подогревом называют контролируемый нагрев основного металла перед началом сварки или наплавки до определённой температуры.

Главная задача подогрева — не облегчить работу сварщика и не сделать металл «мягче». Его основная функция заключается в изменении условий охлаждения сварного соединения после прохождения дуги.

Когда металл охлаждается слишком быстро, резко возрастает вероятность появления внутренних напряжений и образования твёрдых хрупких структур. Одновременно водород, попавший в сварочную ванну, не успевает выйти из металла. Именно сочетание этих факторов становится одной из наиболее распространённых причин образования холодных трещин.

Предварительный подогрев уменьшает разницу температур между сварочной ванной и основным металлом. Благодаря этому охлаждение происходит более плавно, снижается вероятность закалки околошовной зоны, уменьшаются внутренние напряжения и создаются условия для выхода диффузионного водорода.

Следует понимать, что сам по себе предварительный нагрев не повышает прочность детали. Его задача — обеспечить правильные условия формирования качественного сварного соединения.

Практический вывод: предварительный подогрев — это не способ «лучше прогреть металл», а один из наиболее эффективных инструментов предотвращения холодных трещин.

Почему появляются холодные трещины

Холодные трещины относятся к числу наиболее опасных дефектов сварных соединений. В отличие от горячих трещин они могут появиться не сразу после окончания сварки, а спустя несколько часов или даже суток, когда изделие уже считается готовым.

Для появления холодной трещины обычно требуется одновременное действие трёх факторов:

образование твёрдой закалочной структуры в околошовной зоне;
наличие диффузионного водорода;
высокие внутренние напряжения.

Если удаётся существенно уменьшить хотя бы один из этих факторов, вероятность образования трещин резко снижается.

Именно поэтому предварительный подогрев широко применяется при сварке ответственных конструкций.

Он одновременно:

уменьшает скорость охлаждения;
снижает уровень внутренних напряжений;
способствует удалению водорода из зоны сварки.

Наибольший эффект предварительный подогрев даёт при сварке высокоуглеродистых и легированных сталей, ремонте массивных деталей, восстановительной наплавке и изготовлении конструкций с высокой жёсткостью.

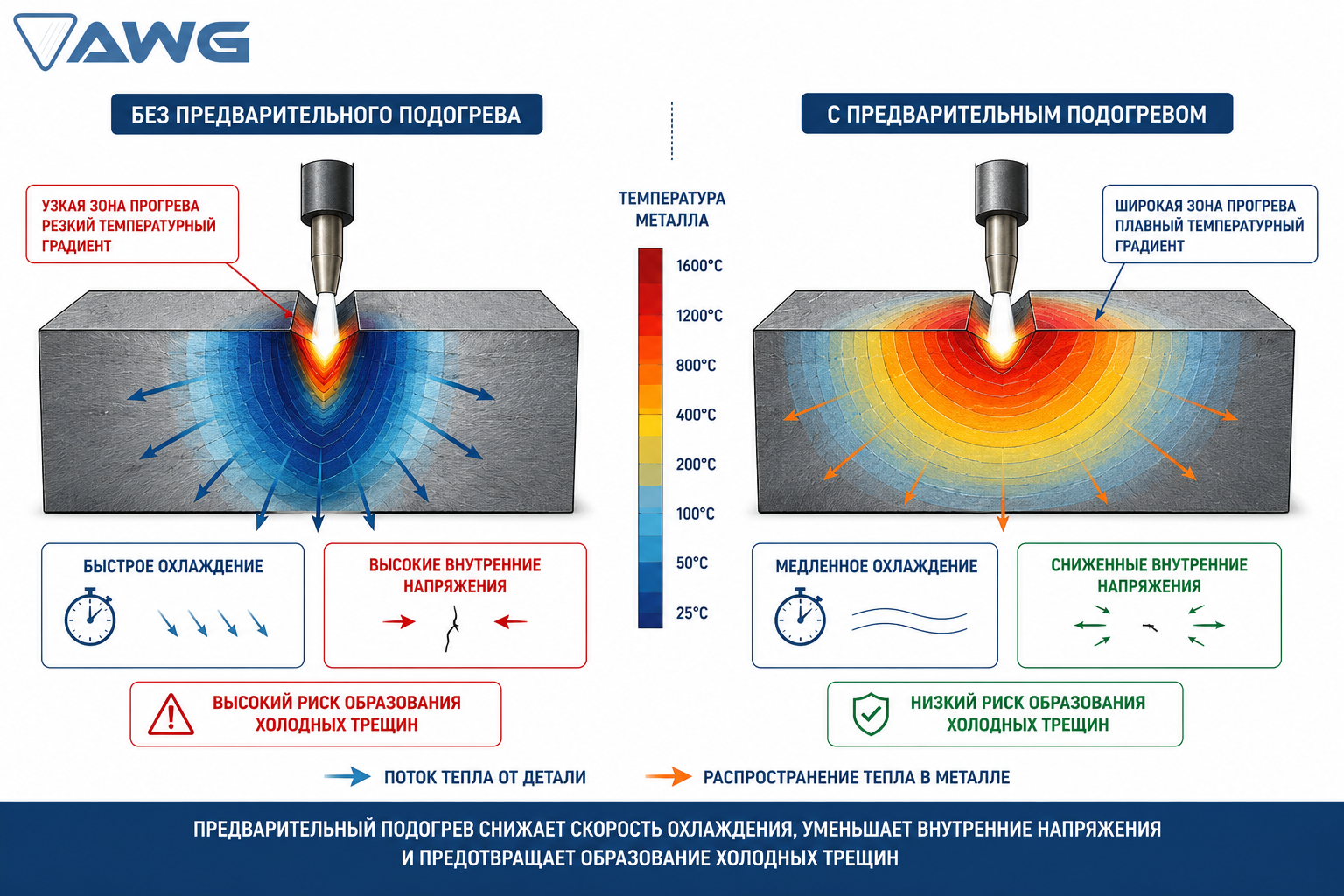

Распределение тепла при сварке без предварительного подогрева и с предварительным подогревом.

Когда предварительный подогрев действительно необходим

Одна из самых распространённых ошибок — считать, что предварительный подогрев нужен всегда.

На практике это не так.

Например, при сварке тонких деталей из низкоуглеродистой конструкционной стали современными низководородными электродами необходимость в предварительном подогреве часто отсутствует.

Совсем иначе обстоит дело при ремонте массивных деталей, сварке высокоуглеродистых, легированных, высокопрочных и инструментальных сталей, а также изготовлении ответственных конструкций большой толщины. В этих случаях отсутствие предварительного подогрева может привести к образованию холодных трещин уже в первые часы после окончания сварки.

Поэтому опытный инженер начинает не с выбора температуры нагрева, а с оценки условий работы детали.

Первый вопрос всегда должен звучать так:

Нужен ли предварительный подогрев именно в данном случае?

Ответ зависит сразу от нескольких факторов, которые будут подробно рассмотрены в следующем разделе.

От чего зависит температура предварительного подогрева

Универсальной температуры предварительного подогрева не существует. Даже для одной и той же марки стали она может существенно отличаться.

Например, деталь толщиной 8 мм и вал диаметром 250 мм, изготовленные из одинаковой стали, будут требовать совершенно разных условий сварки. Причина проста: массивная деталь значительно быстрее отводит тепло из зоны сварки и охлаждает её.

Именно поэтому опытные технологи никогда не определяют температуру только по марке стали. Всегда оценивается совокупность факторов.

Основные факторы

Фактор	Как влияет	Практический комментарий
Марка стали	★★★★★	Главный фактор. Чем выше содержание углерода и легирующих элементов, тем выше вероятность закалки.
Толщина детали	★★★★★	Толстые детали интенсивнее отводят тепло и требуют более высокого подогрева.
Масса детали	★★★★☆	Даже при небольшой толщине массивные корпуса и валы охлаждают сварной шов значительно быстрее.
Жёсткость конструкции	★★★★☆	Чем меньше возможность свободной деформации, тем выше внутренние напряжения.
Температура окружающей среды	★★★☆☆	При отрицательных температурах необходимость подогрева возрастает.
Содержание водорода	★★★☆☆	Использование низководородных материалов позволяет уменьшить риск холодных трещин.
Способ сварки	★★☆☆☆	Различные процессы сварки вносят разное количество тепла в изделие.

Не только марка стали

Очень часто приходится слышать вопрос:

«До какой температуры нужно греть сталь 42CrMo4?»

Такой вопрос поставлен не совсем правильно.

Инженеру необходимо знать значительно больше:

какова толщина детали;
какова её масса;
где находится место ремонта;
является ли конструкция жёсткой;
какая температура окружающего воздуха;
какой процесс сварки используется;
какие сварочные материалы применяются.

Только после этого можно говорить об ориентировочной температуре предварительного подогрева.

Именно поэтому в нормативных документах обычно приводятся не конкретные температуры, а диапазоны значений.

Что такое углеродный эквивалент

В инженерной литературе часто встречается термин «углеродный эквивалент» (Carbon Equivalent, CE).

На первый взгляд может показаться, что это сложный расчёт, однако идея довольно проста.

Углеродный эквивалент позволяет оценить склонность стали к закалке и образованию холодных трещин с учётом не только содержания углерода, но и других легирующих элементов.

Проще говоря:

чем выше углеродный эквивалент, тем осторожнее необходимо подходить к сварке и тем выше вероятность необходимости предварительного подогрева.

На практике большинство сварщиков не рассчитывают углеродный эквивалент самостоятельно. Эти данные обычно уже известны технологу или указываются в документации на металл.

Поэтому для большинства ремонтных работ достаточно знать марку стали и пользоваться утверждённой технологией сварки.

Когда подогрев обычно не требуется

Предварительный подогрев нужен далеко не всегда.

Во многих случаях его отсутствие не оказывает отрицательного влияния на качество соединения.

Как правило, без предварительного подогрева можно выполнять сварку:

тонких деталей из низкоуглеродистой конструкционной стали;
аустенитных нержавеющих сталей (если иное не указано технологией);
тонких листов при небольшом тепловложении;
конструкций с невысокой жёсткостью;
изделий, изготовленных из хорошо свариваемых сталей с низким углеродным эквивалентом.

Однако даже в этих случаях необходимо учитывать рекомендации производителя материала и требования нормативной документации.

Когда предварительный подогрев практически обязателен

Предварительный подогрев обычно рассматривается как обязательная технологическая операция при следующих работах:

ремонт массивных валов;
восстановление крупных литых деталей;
сварка высокоуглеродистых сталей;
сварка низколегированных высокопрочных сталей;
сварка инструментальных сталей;
восстановительная наплавка тяжело нагруженных деталей;
сварка конструкций большой толщины.

Именно в этих случаях предварительный подогрев позволяет значительно уменьшить риск образования холодных трещин и увеличить срок службы восстановленной детали.

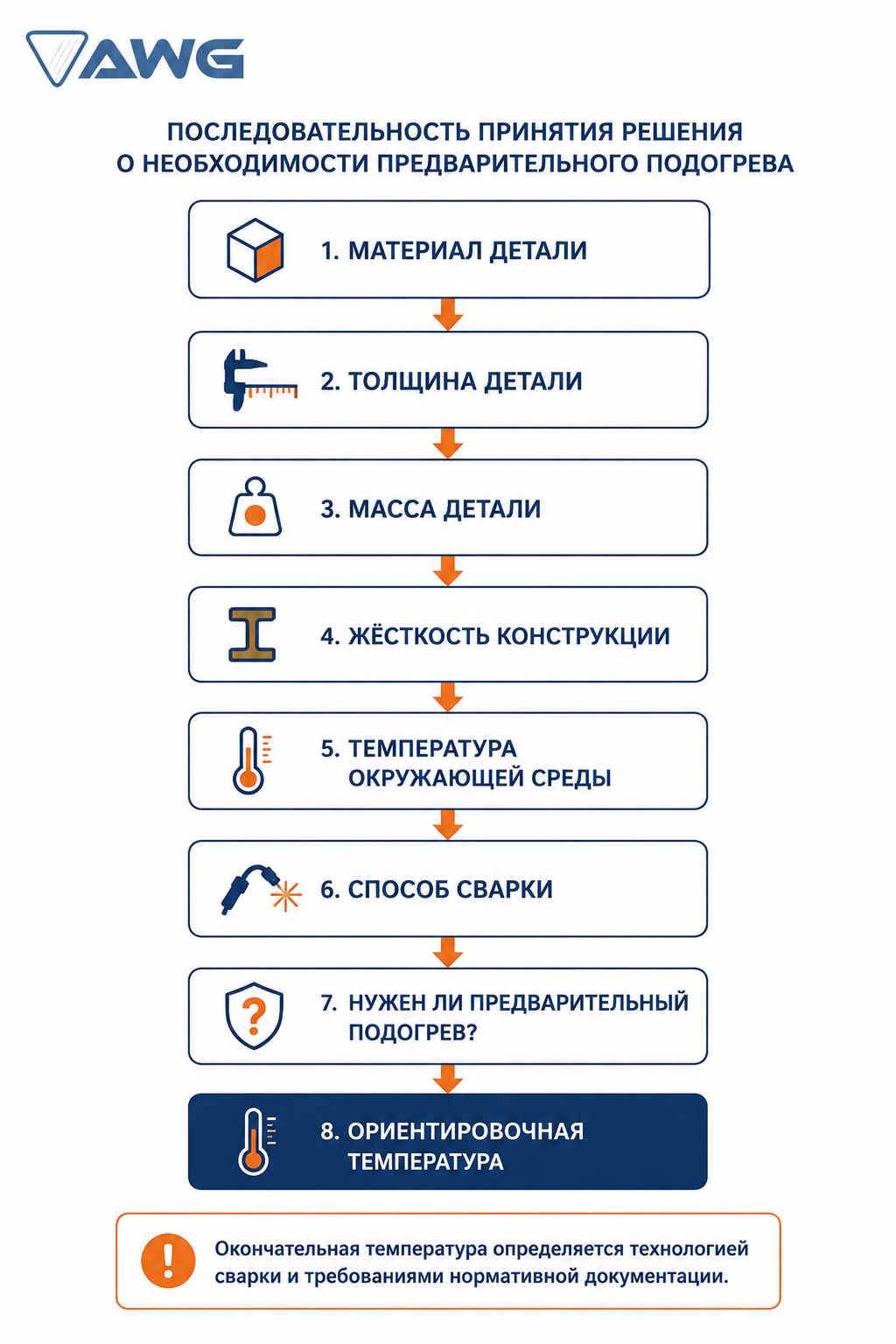

Логика принятия решения о необходимости предварительного подогрева.

Ориентировочные температуры предварительного подогрева

Ниже приведены ориентировочные диапазоны температур, которые часто используются в промышленной практике.

Важно понимать, что это не готовая инструкция, а справочная информация. Окончательное значение определяется технологией сварки, нормативной документацией и рекомендациями производителя материала.

Группа материалов	Ориентировочная температура подогрева	Комментарий
Низкоуглеродистые конструкционные стали	Обычно не требуется или 20–75 °C	При большой толщине и низкой температуре окружающей среды возможен небольшой подогрев.
Низколегированные конструкционные стали	75–200 °C	Зависит от толщины, углеродного эквивалента и жёсткости конструкции.
Высокопрочные низколегированные стали	100–250 °C	Определяется требованиями технологии сварки и производителя стали.
Инструментальные стали	200–350 °C	Температура зависит от марки стали и последующей термообработки.
Жаропрочные Cr-Mo стали	150–350 °C	Обязателен контроль межслойной температуры и последующей термообработки при необходимости.
Мартенситные нержавеющие стали	100–300 °C	Подбирается по конкретной марке стали и режиму сварки.
Аустенитные нержавеющие стали	Обычно не требуется	Избыточный нагрев может ухудшить свойства материала.

Важно: значения в таблице являются ориентировочными и не заменяют требования нормативной документации или технологической инструкции предприятия.

Как правильно выполнять предварительный подогрев

Правильно выбранная температура — только половина успеха. Не менее важно обеспечить равномерный нагрев детали и сохранить необходимую температуру до начала сварки.

На практике именно нарушения технологии подогрева часто становятся причиной появления трещин даже при использовании качественных сварочных материалов.

Основные рекомендации

Перед началом сварки рекомендуется соблюдать несколько простых правил.

1. Нагревать не только место шва

Частая ошибка — нагреть газовой горелкой только участок шириной несколько сантиметров непосредственно перед сваркой.

Такой подход малоэффективен.

Температура быстро выравнивается, а основная масса холодного металла начинает интенсивно отбирать тепло из сварочной ванны.

Гораздо правильнее прогревать не только разделку, но и прилегающую часть детали.

Для массивных деталей зона подогрева должна быть значительно шире сварного соединения.

2. Добиться равномерной температуры

Не следует стремиться как можно быстрее нагреть металл.

Локальный перегрев отдельных участков может вызвать дополнительные напряжения ещё до начала сварки.

Предварительный подогрев должен быть максимально равномерным.

Именно поэтому для крупных деталей широко применяются:

электрические нагревательные маты;
керамические нагреватели;
индукционный нагрев;
печной нагрев (если это возможно).

Газовые горелки также широко используются, однако требуют значительно большего опыта исполнителя.

3. Не допускать сильного охлаждения между проходами

Если сварка выполняется в несколько проходов, температура детали не должна успеть снизиться ниже установленного технологией уровня.

Именно поэтому в нормативной документации часто указывается ещё один параметр — межслойная температура.

Она не всегда совпадает с температурой предварительного подогрева, однако обе величины контролируются одновременно.

4. После окончания сварки не охлаждать деталь принудительно

Ещё одна распространённая ошибка — ускоренное охлаждение детали водой, сжатым воздухом или на холодном бетонном полу.

Если технология не предусматривает специального охлаждения, изделие должно остывать постепенно.

Особенно это важно при ремонте:

крупных валов;
корпусных деталей;
зубчатых колёс;
литых элементов;
легированных сталей.

Контроль температуры

Предварительный подогрев имеет смысл только тогда, когда температура действительно контролируется.

Оценивать нагрев «на глаз» недопустимо.

На практике применяют несколько методов контроля.

Метод	Преимущества	Ограничения
Термокарандаш	Простота, низкая стоимость	Показывает только достижение определённой температуры
Контактный термометр	Хорошая точность	Требует контакта с поверхностью
Пирометр	Быстрое измерение без контакта	Необходим правильный учёт коэффициента излучения поверхности
Термопара	Наиболее точный контроль	Обычно используется в промышленности и при автоматизированной сварке

Для большинства ремонтных работ наиболее распространены термокарандаши и инфракрасные пирометры.

Где измерять температуру

Не менее важно правильно выбрать место измерения.

Измерять температуру непосредственно внутри сварочной разделки нельзя.

Контроль обычно выполняют на определённом расстоянии от кромки шва в соответствии с принятой технологией сварки.

Для массивных деталей рекомендуется контролировать температуру сразу в нескольких точках.

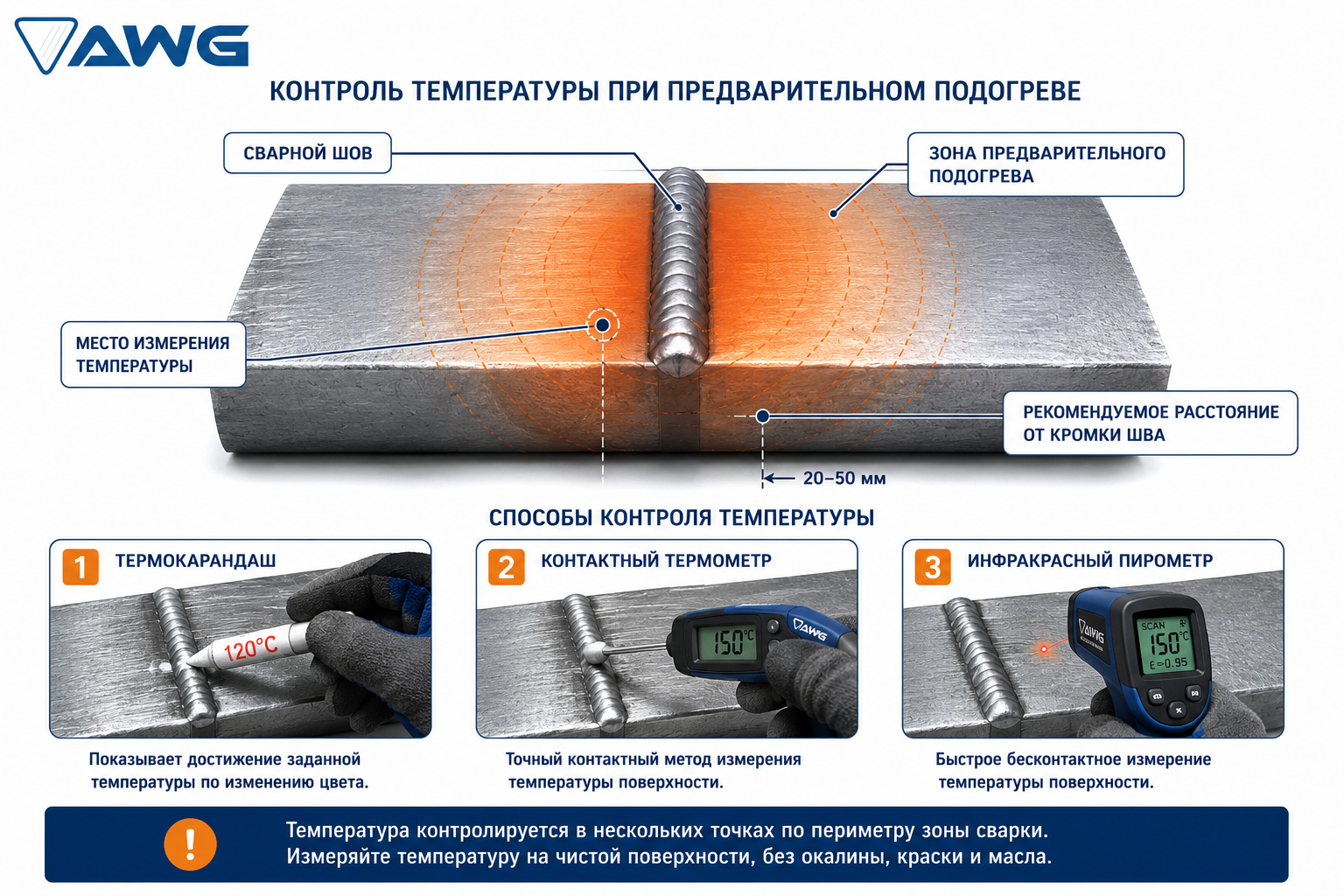

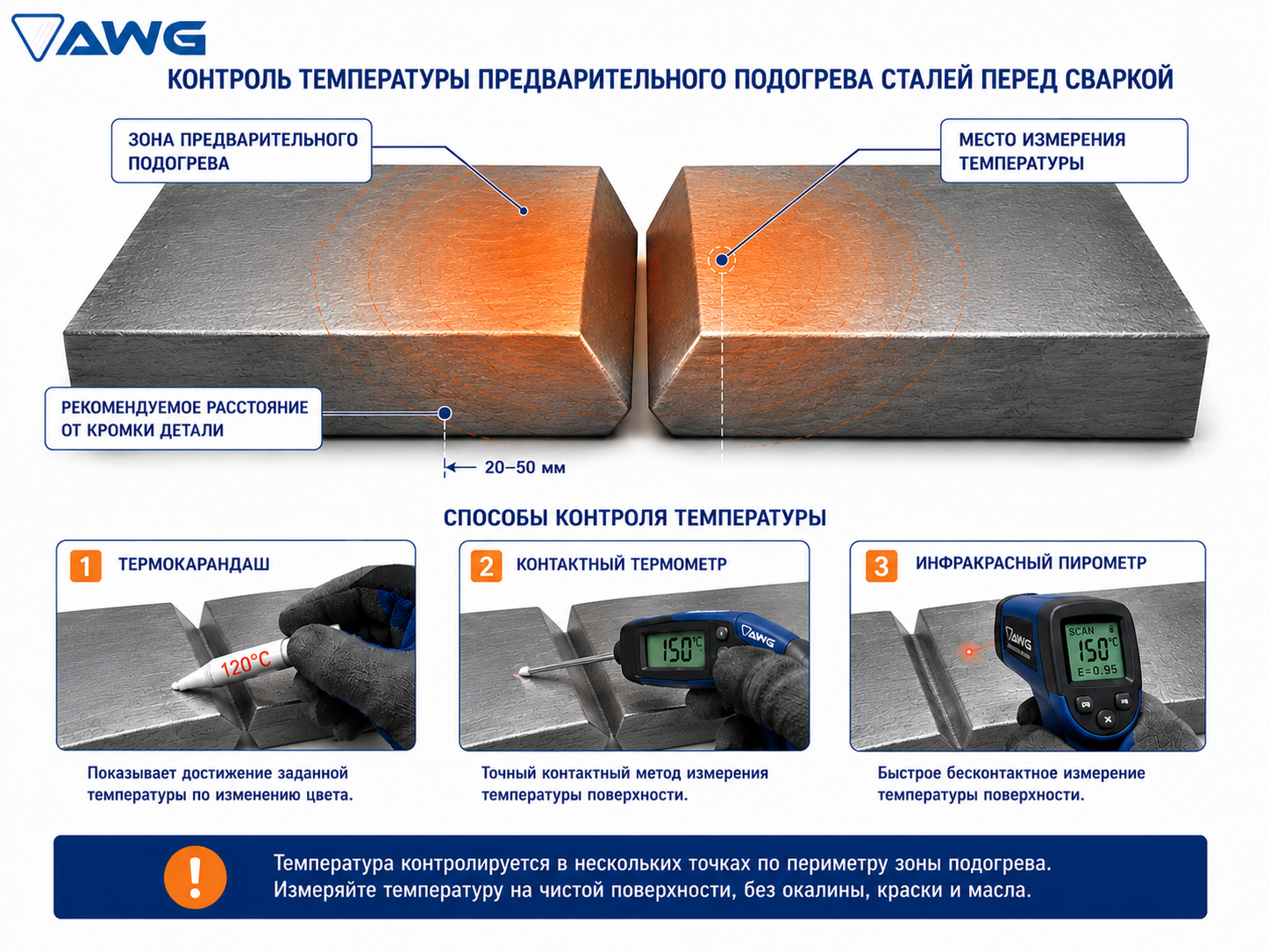

Способы контроля температуры при предварительном подогреве.

Типичные ошибки

Даже опытные специалисты иногда допускают ошибки, которые сводят эффект предварительного подогрева практически к нулю.

Наиболее распространённые из них:

выбор температуры только по марке стали без учёта толщины детали;
локальный нагрев только линии будущего шва;
начало сварки до прогрева всей детали;
отсутствие контроля температуры;
применение слишком высокой температуры «с запасом»;
охлаждение детали водой или на сквозняке сразу после сварки;
отсутствие контроля межслойной температуры;
игнорирование требований технологической инструкции.

Во многих случаях причиной повторного ремонта становится не отсутствие подогрева как такового, а неправильное выполнение всей операции.

FAQ

Нужно ли подогревать любую сталь перед сваркой?

Нет. Многие низкоуглеродистые конструкционные стали успешно свариваются без предварительного подогрева. Необходимость определяется материалом детали, её толщиной и условиями сварки.

Можно ли нагреть металл сильнее «для надёжности»?

Нет. Избыточный нагрев также способен ухудшить свойства металла, увеличить деформации и нарушить требования технологии сварки.

Чем отличается предварительный подогрев от межслойной температуры?

Предварительный подогрев выполняется до начала сварки. Межслойная температура контролируется во время многопроходной сварки между отдельными проходами.

Можно ли измерять температуру бытовым пирометром?

Можно, если прибор имеет достаточную точность и правильно учитывается коэффициент излучения поверхности. Для ответственных конструкций предпочтительно использовать средства контроля, предусмотренные технологией предприятия.

Можно ли определить необходимость подогрева только по таблице?

Нет. Таблица помогает выбрать ориентировочный диапазон температуры, однако окончательное решение принимается с учётом материала, толщины детали, конструкции, способа сварки и требований нормативной документации.

Итоги

Предварительный подогрев — это не обязательная операция при любой сварке, а технологический инструмент, который применяется тогда, когда существует риск образования холодных трещин или чрезмерных внутренних напряжений.

Опыт показывает, что успешный ремонт определяется не одной цифрой температуры, а правильной оценкой условий работы детали. Марка стали, толщина, масса изделия, жёсткость конструкции, способ сварки и выбранные материалы должны рассматриваться совместно.

Используйте приведённые в статье таблицы как инженерный ориентир, а окончательные режимы сварки выбирайте в соответствии с требованиями нормативной документации, технических условий предприятия и рекомендациями производителя сварочных материалов.

Именно такой подход обеспечивает надёжность ремонта, увеличивает срок службы оборудования и позволяет избежать дорогостоящих повторных восстановительных работ.
