Вмятина на рабочей поверхности чугунного штампа: наплавка без подогрева электродом AWG GRAF 4000
На рабочей поверхности чугунного штампа прессового цеха осталась вмятина от постороннего предмета. Служба штампового хозяйства наплавила её электродом AWG GRAF 4000 без предварительного подогрева и зачистила наплавку — штамп готов к работе. Ресурс штампа восстановлен, трудозатраты на такой ремонт сократились до 3 раз против прежних электродов.
Коротко
- Деталь
- чугунный штамп прессового цеха
- Основной металл
- чугун
- Дефект
- вмятина на рабочей поверхности от постороннего предмета
- Материал
- AWG GRAF 4000
- Способ
- наплавка без предварительного подогрева, зачистка наплавки
- Результат
- ресурс штампа восстановлен; трудозатраты до 3 раз ниже; шов держится и не откалывается
Ситуация

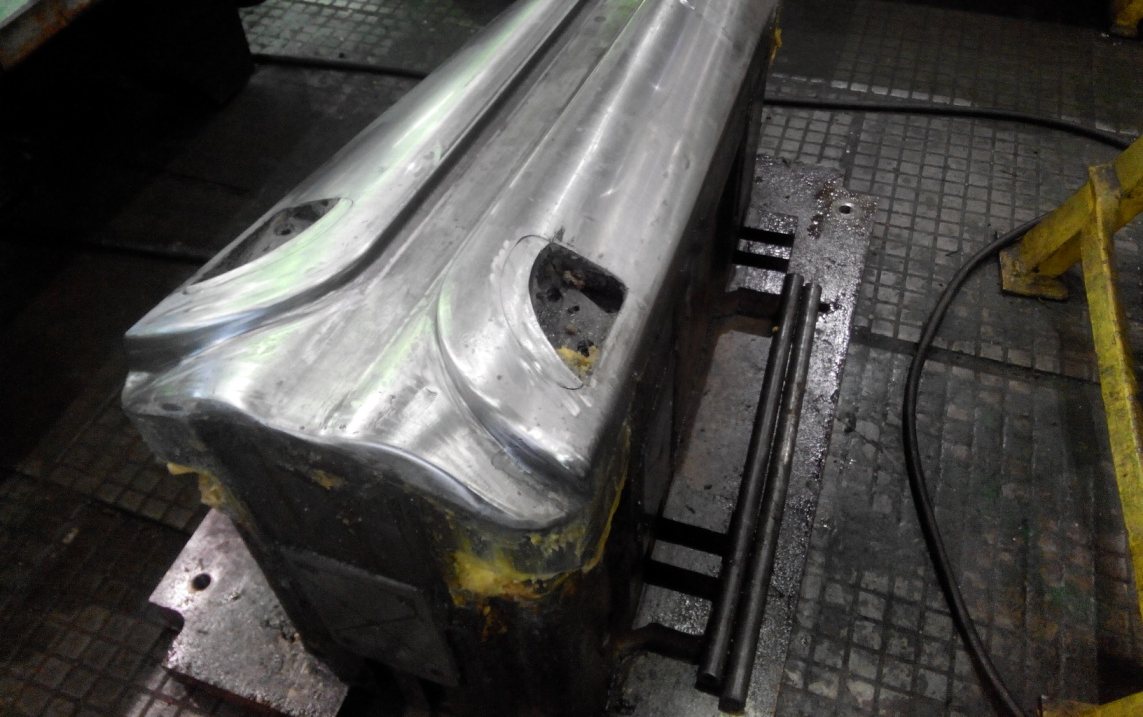

Служба штампового инструментального хозяйства прессового цеха ремонтирует штампы для холодной и горячей штамповки. Штампы дорогие и сложные, поэтому рабочие части выгоднее восстанавливать наплавкой, чем менять. Наплавлять приходится инструментальные стали — углеродистые и легированные — и чугун.
Раньше работали рядовыми электродами общего назначения. Результат был нестабильным: поры, непровары, неравномерный рельеф шва. Хуже всего, что дефекты часто открывались только после механической обработки — и ремонт приходилось начинать заново. Восстановленные места служили недолго: шов трескался, выкрашивался, а иногда отлетал целиком.

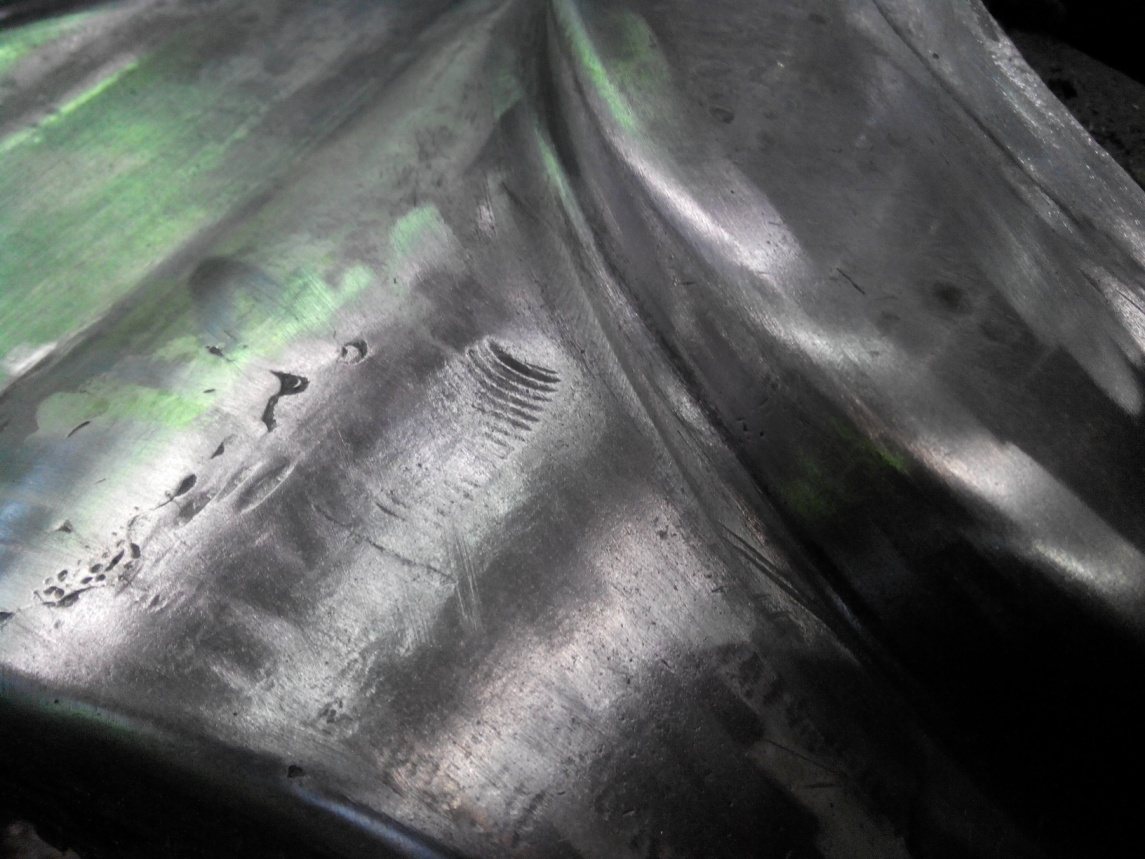

На этом штампе — вмятина на рабочей поверхности от постороннего предмета, попавшего в штамп.
Технология

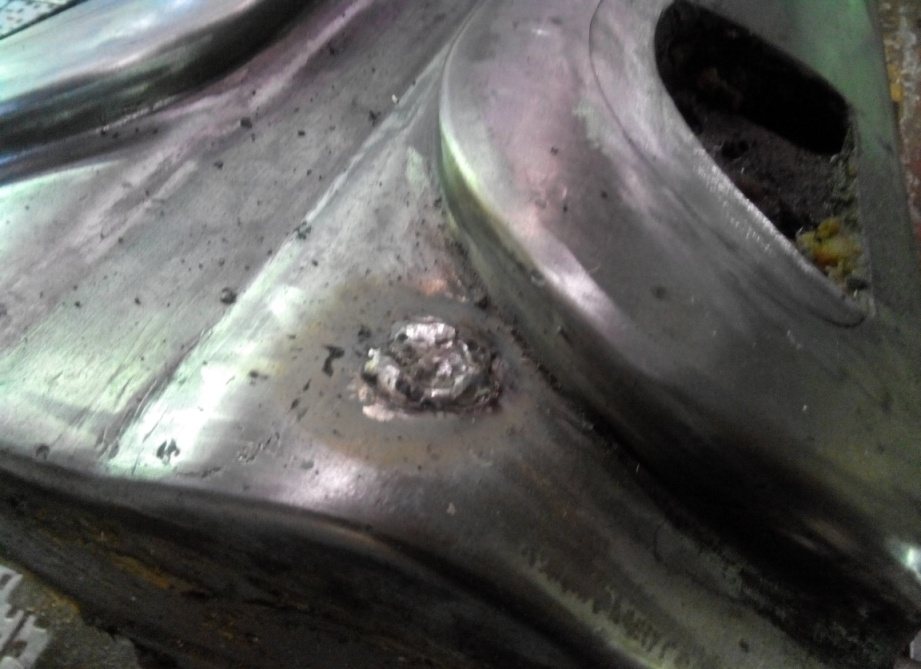

- Наплавка вмятины электродом AWG GRAF 4000 без предварительного подогрева штампа.
- Зачистка наплавки. Штамп готов к работе.
Контроль и результат
Шов держится и не откалывается, наплавка хорошо обрабатывается. Ресурс штампа восстановлен, трудозатраты на ремонт сократились до 3 раз. После опытных работ служба приняла решение полностью перейти на эти электроды.
Экономика
| Наплавка AWG GRAF 4000 | Прежние электроды | |
|---|---|---|
| Подогрев | не нужен | — |
| Шов | держится, не откалывается | трескался, выкрашивался, отлетал |
| Трудозатраты | до 3 раз ниже | дефекты часто видны только после мехобработки — ремонт заново |
Примечание технолога
Штамп — массивная отливка: равномерно прогреть её перед наплавкой сложно, а местный нагрев рождает трещины по границе шва. Поэтому чугунную оснастку восстанавливают холодной сваркой.
AWG GRAF 4000 — никель-железный электрод для холодной сварки чугуна без предварительного подогрева и без термообработки. Пластичный металл шва принимает усадку, которую чугун принять не может; пониженное содержание углерода даёт запас на разбавление чугуном. Наплавленный металл твёрдостью около 190 HB обрабатывается резцом, фрезой и сверлом — поверхность штампа доводят в размер.
