Сломанный корпус редуктора стана из алюминиевого сплава: сварка электродом AWG 132 за час вместо покупки нового
На трубоэлектросварочном стане сломался корпус редуктора из алюминиевого сплава. Такие корпуса считались неремонтопригодными: выход был один — покупать новый редуктор. Корпус сварили электродом AWG 132 Ø3,25 мм: ушло 3 электрода примерно на 500 руб., и через час после поломки стан снова работал. Новый редуктор стоит 15 105 руб., а в линейке редукторов этого стана цены доходят до 175 000 руб.
Коротко
- Деталь
- корпус редуктора трубоэлектросварочного стана
- Основной металл
- алюминиевый сплав
- Дефект
- корпус сломан — отломан верхний фланец
- Материал
- AWG 132, Ø3,25 мм; 3 электрода
- Способ
- ручная дуговая сварка покрытым электродом
- Срок
- стан в работе через час после поломки
- Результат
- редуктор установлен на место, новый не понадобился
Ситуация
На новых импортных станах трубоэлектросварочного цеха стоят редукторы, корпуса которых отлиты из дюралюминия и других алюминиевых сплавов. При деформации или нарушении целостности корпуса ремонт считался невозможным — оставалось покупать новый редуктор. Цены — от 15 105 до 175 000 руб.

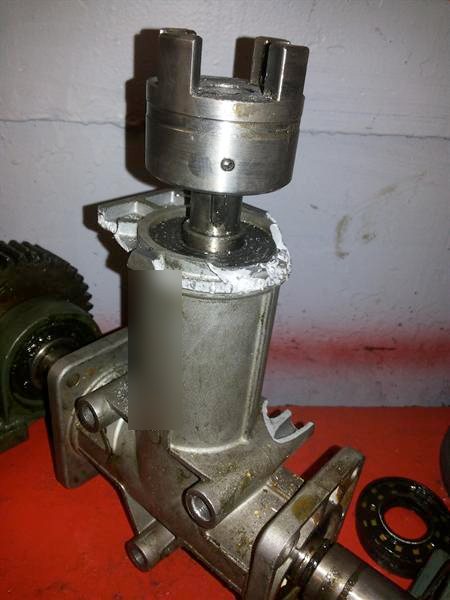

На одном из станов сломался корпус редуктора: по снимкам — отломан верхний фланец.
Технология
Корпус сварили ручной дуговой сваркой электродом AWG 132 Ø3,25 мм. На ремонт ушло 3 электрода.
Результат

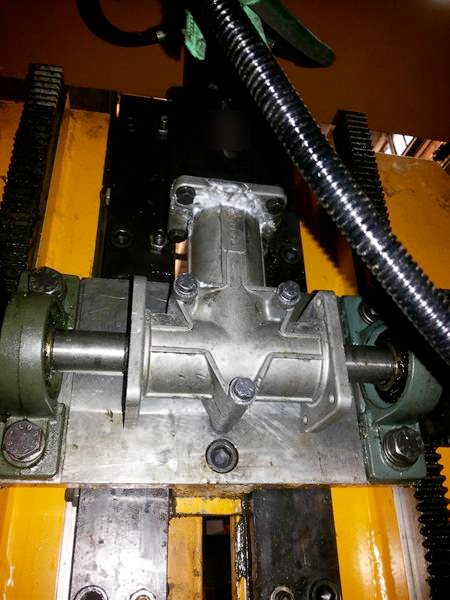

Стан пустили в работу через час после поломки. Редуктор установлен на место, покупать новый не понадобилось.
Экономика
| Ремонт | Новый редуктор | |
|---|---|---|
| Стоимость | 3 электрода — около 500 руб. | 15 105 руб. (в линейке — до 175 000 руб.) |
| Срок | стан в работе через час | покупка и поставка |
Примечание технолога
Корпус из алюминиевого литья обычно варят аргоном, но на действующем стане ни времени, ни установки для этого нет. Покрытый электрод позволяет сварить корпус обычным источником для ручной сварки прямо в цехе.
AWG 132 — электрод для ручной дуговой сварки алюминиевого литья и листового алюминия без TIG/MIG оборудования. Наплавленный металл — сплав AlSi12: высокое содержание кремния повышает текучесть расплава, электрод даёт низкое тепловложение, хорошее зажигание дуги и стабильное растекание металла. Корпуса, крышки, кронштейны и фланцы — в списке его прямых применений.
