Повреждённый алюминиевый корпус чесальной машины толщиной 10–25 мм: сварка AWG 132 за 7 дней вместо 6 месяцев ожидания новой машины
В эксплуатации механически повредили внутренний корпус импортной чесальной машины — алюминий толщиной 10–25 мм. Корпус восстановили сваркой электродом AWG 132 Ø3,25 мм, 90–110 А, во всех пространственных положениях, с последующей механической обработкой. Материалы обошлись в 16 000 руб., ремонт и ввод в эксплуатацию заняли 7 дней. Приобретение и монтаж новой машины — шесть месяцев. Машина работает при полной нагрузке, шов держит вибродинамические нагрузки.
Коротко
- Деталь
- внутренний корпус чесальной машины
- Основной металл
- алюминий, толщина 10–25 мм
- Дефект
- механическое повреждение корпуса в эксплуатации
- Материал
- AWG 132, Ø3,25 мм
- Режим
- постоянный ток, обратная полярность, 90–110 А; все пространственные положения; инверторный источник
- Способ
- сварка повреждённых участков, механическая обработка
- Срок
- 7 дней на ремонт и ввод в эксплуатацию
- Результат
- машина работает при полной нагрузке; шов устойчив к вибродинамическим нагрузкам
Ситуация
На текстильном производстве в эксплуатации механически повредили внутренний корпус чесальной машины импортного производства. Корпус алюминиевый, толщина стенок — от 10 до 25 мм.
Обычный путь для такой детали — дорогостоящая аргонодуговая сварка. Новая машина — это шесть месяцев на покупку и монтаж, а стоимость с учётом простоя и потерянной прибыли несоизмерима с ремонтом.
Технология
- Сварка повреждённых участков корпуса электродом AWG 132 Ø3,25 мм по нашей технологии сварки алюминия.
- Ток постоянный, обратной полярности, 90–110 А; инверторный источник; сварка во всех пространственных положениях.
- Механическая обработка восстановленного корпуса.
Замечаний при сварке не было. Работы выполнены собственными силами.
Контроль и результат
Поверхностных дефектов не выявлено, сварной шов устойчив к вибродинамическим нагрузкам. Восстановленная машина работает при полной нагрузке; по результатам эксплуатации признана годной к применению.
Экономика
| Ремонт | Новая машина | |
|---|---|---|
| Стоимость | материалы — 16 000 руб. | по оценке предприятия — может быть в десятки раз дороже, с учётом простоя и потерь прибыли |
| Срок | 7 дней на ремонт и ввод в эксплуатацию | 6 месяцев на покупку и монтаж |
Примечание технолога
Алюминиевый корпус толщиной от 10 до 25 мм — сложная деталь для ручной сварки: толстые участки быстро отводят тепло, тонкие легко прожечь, а сваривать приходится в разных положениях прямо на корпусе. Режим подбирают под самую ответственную зону и ведут сварку короткими участками, а форму и посадочные места возвращают механической обработкой.
AWG 132 — электрод для ручной дуговой сварки алюминиевого литья и листового алюминия без TIG/MIG оборудования. Наплавленный металл — сплав AlSi12: высокое содержание кремния повышает текучесть расплава, электрод даёт низкое тепловложение и стабильное растекание металла. Для корпуса хватило обычного инверторного источника для ручной сварки.

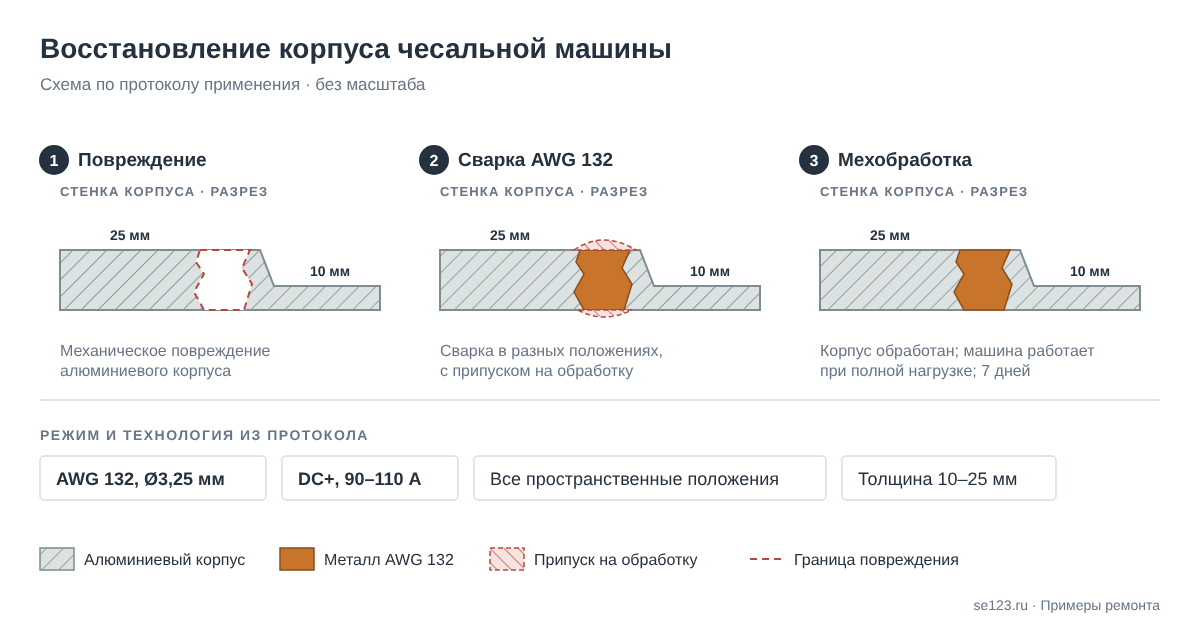

Схема ремонта
