Наплавка крестовин заводских ЖД путей покрытым электродом

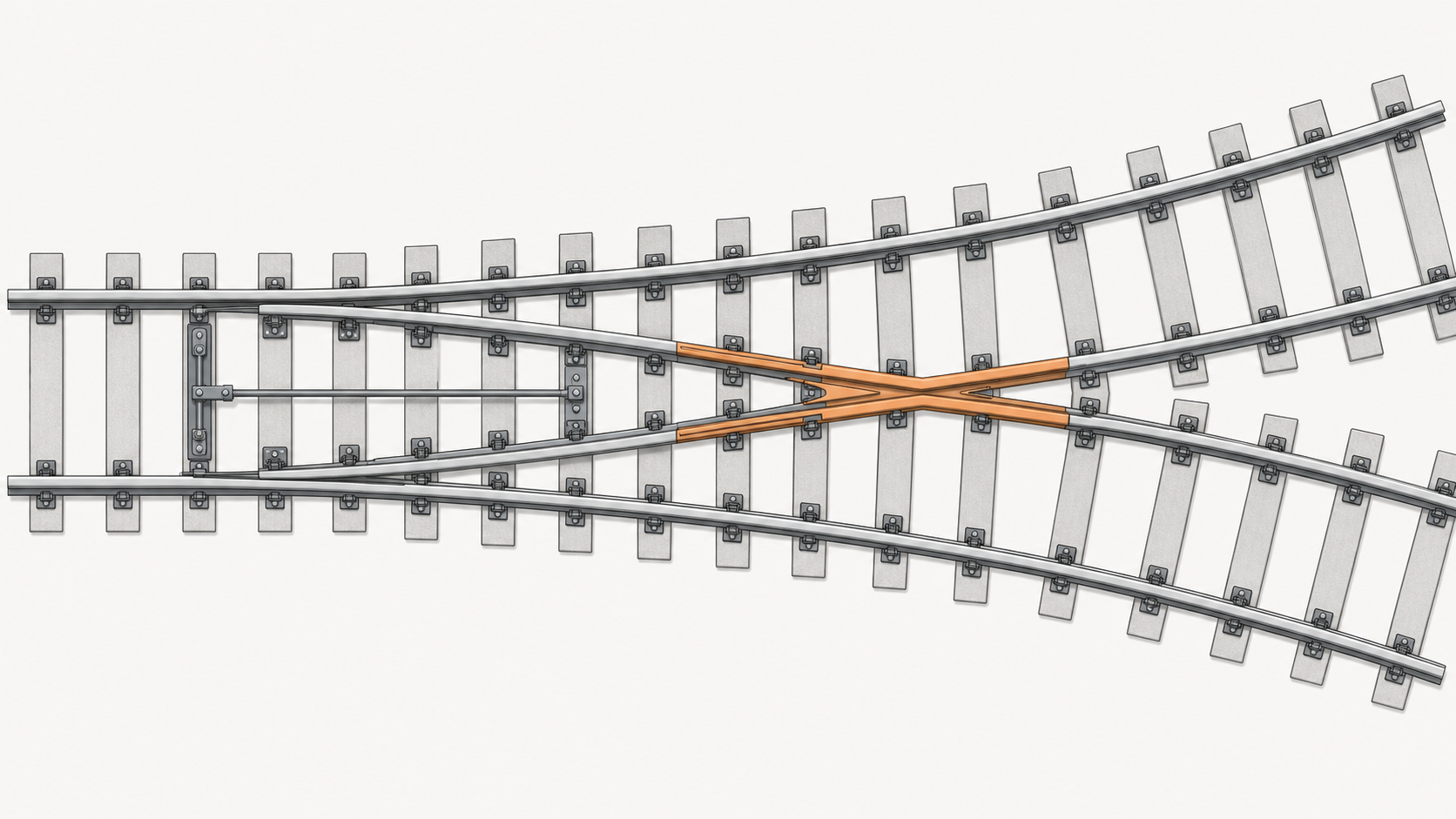

На подъездных, внутрицеховых и карьерных путях предприятий работают сотни стрелочных переводов, и крестовина — самый нагруженный их элемент. Колесо в зоне переката бьёт по сердечнику и усовикам с ударом и высоким контактным давлением, и через какое-то время появляется характерный износ: смятый профиль, выкрашивание, боковой подрез. Замена крестовины — это простой пути, дорогая деталь и сроки поставки. Наплавка восстанавливает профиль прямо на месте и продлевает ресурс детали в разы — но только если сделана по технологии. Сделанная «как обычную сталь», она трескается за недели.

Эта статья — про то, как восстановить крестовину заводского пути ручной дуговой сваркой (ММА) покрытым электродом. Если из оборудования у вас только сварочный аппарат и электроды — этого достаточно, крестовина восстанавливается полностью. А если есть полуавтомат, достаточно мощный для проволоки 1,6 мм, — это ещё лучше: наплавка самозащитной порошковой проволокой идёт в 3–5 раз быстрее, чем электродом, и с меньшими потерями металла (коэффициент использования около 85 % против 60–65 % у электрода). Тем более с проволокой AWG F6025. Дальше основной разбор идёт под электрод как самый доступный вариант, а по проволоке дан отдельный блок ниже.

Почему крестовина — особенная деталь

Крестовины отливают из высокомарганцовистой стали Гадфильда (110Г13Л) — и это не абразивная деталь, а ударно-наклёпная. Материал устроен так: в поставке он мягкий и вязкий, около 200 HB, но под ударами колёс его поверхность наклёпывается и упрочняется прямо в работе, до 500 HB и выше. То есть крестовина сама становится твёрдой там, где по ней бьют. Именно поэтому её нельзя восстанавливать твёрдой абразивостойкой наплавкой — нужен металл, который работает по тому же принципу: сначала вязкий, потом наклёпывается под нагрузкой.

Из этого следуют два правила, которые нарушают чаще всего, — и именно на них крестовина трескается после ремонта.

Сталь Гадфильда нельзя перегревать. При нагреве выше примерно 260 °C её аустенитная структура начинает распадаться, по границам зёрен выделяются карбиды, и вязкая сталь становится хрупкой. Поэтому наплавку ведут без предварительного подогрева, короткими участками, с охлаждением между проходами (нередко водой), не давая детали разогреться. Это прямо противоположно тому, что делают с обычной рельсовой сталью, где подогрев — норма. Здесь подогрев — вредитель.

Изношенный слой нельзя просто заваривать. Под смятой поверхностью крестовины уже есть наклёпанный, отработавший свой ресурс усталостный слой с микротрещинами. Если его не удалить, трещины уйдут под новый наплавленный металл и работа пойдёт насмарку. Перед наплавкой изношенную зону зачищают — снимают строжкой или шлифовкой поверхностный усталостный слой не менее чем на 3 мм, до здорового металла.

Технология восстановления: по шагам

Шаг 1. Оценить износ и удалить усталостный слой. Осмотреть зону переката: где смят профиль, есть ли выкрашивание и трещины. Снять поверхностный наклёпанный слой (не менее 3 мм) до здорового металла — шлифовкой или воздушно-дуговой строжкой. Трещины разделать до чистого металла U-образной канавкой (она снижает растягивающие напряжения). Поверхность очистить от масла, грязи и продуктов износа.

Шаг 2. Просушить электроды. Покрытые электроды для этой работы — основного типа, они чувствительны к влаге. Перед наплавкой их просушивают (для AWG 2000M — 300 °C в течение 2 часов). Это не формальность: влага в покрытии даёт водород в шве и поры.

Шаг 3. При необходимости — буферный слой. Если восстановление толстослойное или наплавка идёт на разнородном участке (например, стык сердечника из стали Гадфильда с рельсовой частью), первым кладут буферный (промежуточный) слой. Он вязкий, трещиностойкий, компенсирует разницу в составе и снижает риск трещин между основой и рабочим слоем. Если же деталь однородная и восстановление тонкое — буфер не обязателен, крестовину восстанавливают сразу рабочим марганцовистым электродом. Проще говоря: с буфером надёжнее на тяжёлых случаях, но без него на простых — это рабочий вариант, а не компромисс.

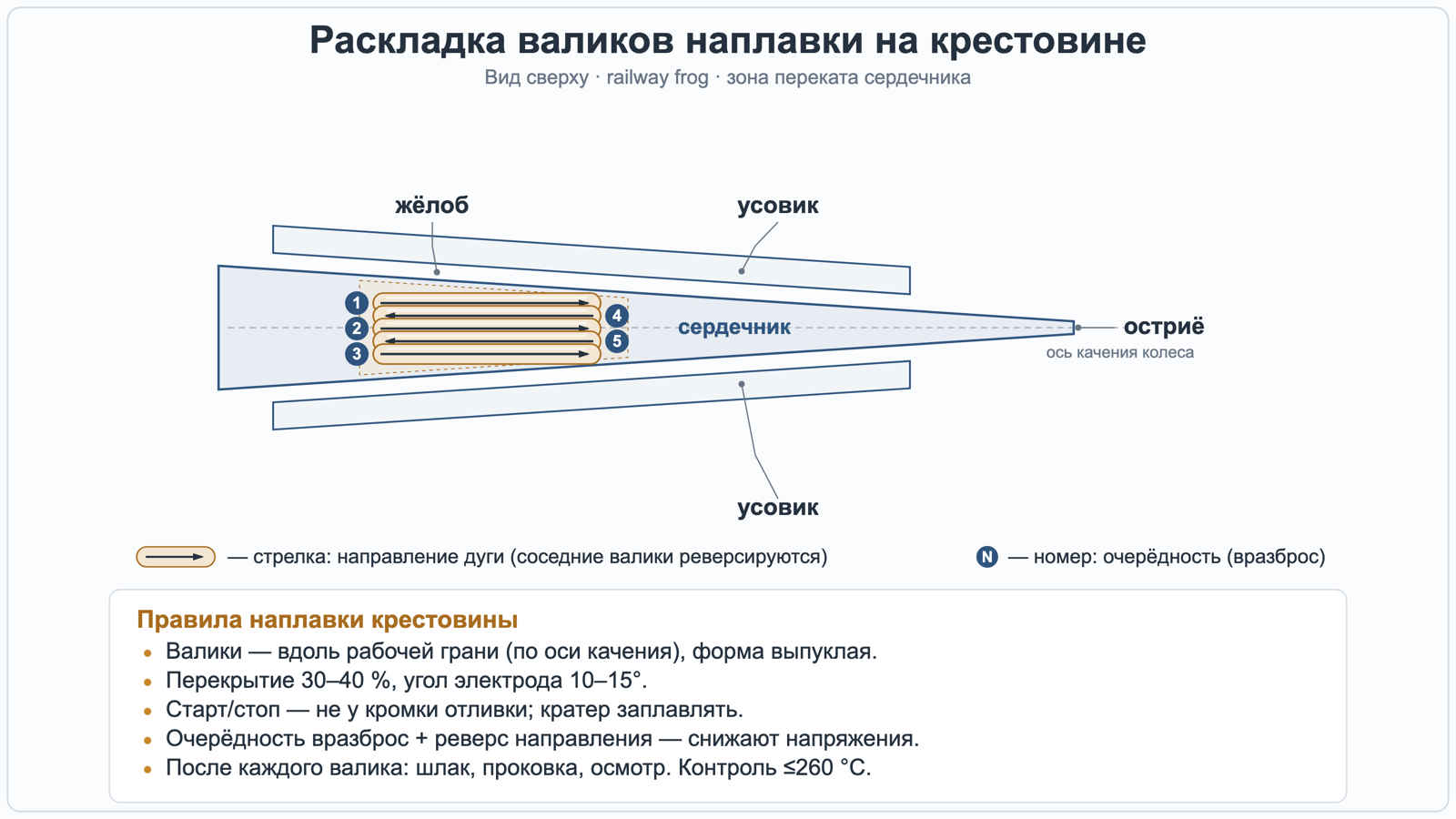

Шаг 4. Наплавка рабочего слоя. Ведут марганцовистым электродом короткими валиками вдоль зоны переката, по оси качения колеса. Валики укладывают внахлёст, с перекрытием 30–40 %, без непроваренных участков между ними; форма валика выпуклая (плоская и вогнутая недопустимы), угол электрода 10–15°. Соседние валики ведут в противоположных направлениях (реверс), а очерёдность держат вразброс, не подряд, — так тепло не концентрируется на одном месте. Начинать и заканчивать валик у самой кромки отливки нельзя (это даёт подрез и зону напряжений) — старт и стоп делают ближе к центру, а кратер в конце заплавляют. После каждого участка дают детали остыть, при необходимости охлаждают; контроль перегрева — термокарандашом на 260 °C прямо у валика.

Шаг 5. Обработка после наплавки. Термообработка марганцовистой стали в ремонтных условиях не выполняется — это операция при изготовлении отливки (аустенизация с закалкой в воду), недоступная на путях, и нагрев уже наплавленной крестовины только навредит: аустенит распадётся, металл станет хрупким. Поэтому послесварочная обработка здесь механическая и сводится к двум вещам. Первое — проковка: каждый валик проковывают, пока он горячий, сразу после наплавки (порядка 12–15 ударов на каждые 10 см шва); это снимает сварочные напряжения в марганцовистом металле, уменьшает выделение карбидов и уплотняет шов. После проковки — сбить шлак, зачистить щёткой, осмотреть. Второе — финишная шлифовка рабочей поверхности в профиль по шаблону: снять наплывы, вывести геометрию переката. Доводить до «зеркала» не нужно — рабочую твёрдость слой наберёт сам, наклёпом под колёсами в эксплуатации.

Шаг 6. Контроль профиля. После наплавки и шлифовки проверить геометрию по шаблону. Полезное правило из практики: не тянуть со шлифовкой профиля до полного износа — своевременная профилактическая шлифовка экономит значительную часть последующих трудозатрат.

Какими материалами AWG это делать

Восстановление крестовины на ММА закрывается двумя электродами AWG — рабочим и буферным. Оба покрытые, под обычный сварочный аппарат.

Рабочий слой — AWG 2000M

Марганцовистый электрод для ударостойкой наплавки железнодорожных и тяжелонагруженных деталей — прямое назначение под крестовины, остряки, рамные рельсы, контррельсы. Даёт вязкий наплавленный слой с начальной твёрдостью около 250 HB, который упрочняется наклёпом в работе примерно до 550 HB — то есть ведёт себя так же, как основной металл крестовины. Это ключевой материал: им и восстанавливают профиль. Для толстослойного восстановления производитель прямо рекомендует буферный подслой. Электроды перед работой просушить при 300 °C 2 часа.

Буфер и разнородные стыки — AWG ROST 330

Вязкий трещиностойкий электрод (Cr-Ni-Mn) для промежуточного слоя и для сварки разнородных сталей. Его роль в этой задаче — переходный слой под марганцовистую наплавку на толстых восстановлениях и на стыках сердечника с рельсовой частью, где встречаются разные по составу стали. Кладётся первым слоем перед рабочим, снижает риск трещин на границе с основой.

Если есть механизированный пост

Всё вышеописанное рассчитано на ручную дуговую сварку — это основной сценарий на заводских путях. Если же в цехе есть механизированный пост с самозащитной порошковой проволокой, те же задачи — вязкий ударостойкий слой на марганцовистой стали — решаются проволокой AWG F6020 и AWG F6025 производительнее. Но для большинства ремонтов на путях достаточно электрода и обычного ММА-аппарата.

Наплавка дешевле замены

Новая крестовина стрелочного перевода — дорогая литая деталь плюс логистика и срок поставки, а на время замены путь простаивает. Восстановление наплавкой обходится в разы дешевле: расходуются электроды и работа сварщика, а деталь возвращается в строй за смену-две без демонтажа всего узла. Особенно это выгодно на заводских и подъездных путях, где крестовины изнашиваются локально в зоне переката, а не по всей длине — восстанавливать нужно только рабочую грань. При правильной технологии наплавленная крестовина служит не меньше новой, потому что рабочий слой из марганцовистого металла наклёпывается так же, как основной. Наплавку можно повторять многократно по мере износа — один комплект электродов продлевает ресурс детали на годы.

Кто отвечает за заводские стрелки — и почему это довод в пользу наплавки

Внутренние подъездные и цеховые пути предприятия — это железнодорожные пути необщего пользования. Ответственность за их исправное состояние закон возлагает на владельца пути, то есть на само предприятие (Федеральный закон № 17-ФЗ «О железнодорожном транспорте в РФ»), а нормы износа крестовин и порядок их эксплуатации устанавливает локальный нормативный акт владельца путей необщего пользования (ПТЭ, приказ Минтранса России № 250 от 23.06.2022). Проще говоря: содержать и ремонтировать свои стрелки предприятие вправе и обязано само, силами собственных бригад, — приезда и согласования РЖД для текущего ремонта не требуется. Восстановление изношенной крестовины наплавкой относится к текущему содержанию пути и не меняет его план и профиль, поэтому выполняется своими силами. Отдельного допуска требуют только капитальные работы, меняющие план или профиль пути, — но наплавка к ним не относится.

А раз решение — за собственником, то и логика собственника здесь простая, и она про деньги. Никто извне не обязывает менять крестовину на новую; выбор между «наплавить» и «заменить» делает сам завод. Хороший хозяин считает: замена — это дорогая литая деталь, срок поставки и простой пути; наплавка — комплект электродов, смена работы бригады и деталь в строю на следующий день. При том, что восстановленная по технологии крестовина служит не меньше новой, экономически разумный выбор очевиден — не доводить деталь до замены, а вовремя восстанавливать её наплавкой, пока износ локальный. Ответственность собственника — это не бремя, а свобода принять выгодное решение самому.

Это общая справка по действующим нормам, а не юридическое заключение; конкретный порядок работ определяется локальными актами вашего предприятия и актуальной редакцией ПТЭ

Коротко: что чем и в каком порядке

Три вещи, на которых крестовина трескается после ремонта, — перегрев (варить без подогрева, короткими участками, с охлаждением, контроль ≤260 °C), неудалённый усталостный слой (снять не менее 3 мм до здорового металла) и твёрдая абразивостойкая наплавка вместо вязкой марганцовистой (крестовина работает на удар и наклёп, а не на абразив). Соблюдение этих трёх пунктов, правильная раскладка валиков и проковка дают восстановленную крестовину, которая служит дольше исходной.
