Кратко
Что важно запомнить
- Для большинства работ по сталям подходят лантанированные или церированные электроды.
- Для алюминия чаще выбирают цирконированные или современные лантанированные электроды, рекомендованные для AC.
- Красные торированные электроды по-прежнему эффективны, но требуют более внимательного обращения при заточке из-за содержания тория.
Что такое вольфрамовый электрод

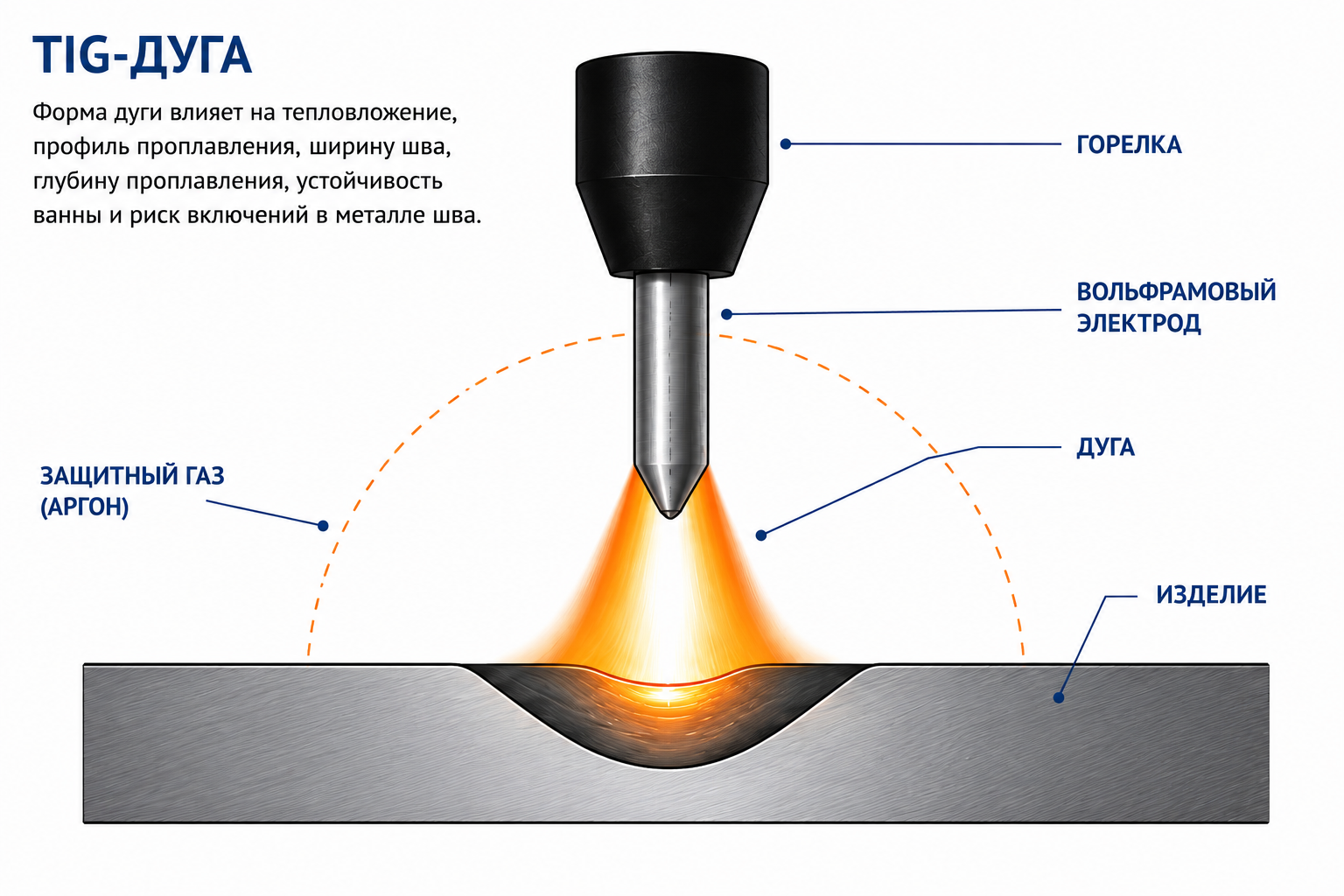

Вольфрамовый электрод в TIG-сварке не плавится как присадка, а служит устойчивым источником дуги. Через него проходит сварочный ток, дуга разогревает кромки детали и присадочный металл, а защитный газ изолирует сварочную ванну от воздуха.
Качество электрода, его состав, диаметр и форма заточки напрямую влияют на поджиг дуги, ширину шва, глубину проплавления, устойчивость ванны и риск включений в металле шва.
Цветовая маркировка и состав
Цвет на торце электрода помогает быстро определить тип легирования. Это подсказка, но не абсолютное правило: окончательный выбор зависит от материала, рода тока, диапазона тока, источника питания и требований к чистоте шва.
| Цвет | Тип электрода | Обозначение | Основной состав | Применение |
|---|---|---|---|---|
| Зелёный | Чистый вольфрам | WP | W ≥ 99.5% | AC-сварка алюминия и магния, старые технологии |
| Красный | Торированный | WT20 | W + 2% ThO₂ | DC-сварка сталей, нержавеющих сталей, меди; требует аккуратного обращения |
| Серый | Церированный | WC20 | W + 2% CeO₂ | Универсальная TIG-сварка, хорошие свойства на малых токах |
| Золотой | Лантанированный | WL15 | W + 1.5% La₂O₃ | Универсальный выбор для DC и части AC-задач |
| Синий | Лантанированный | WL20 | W + 2.0% La₂O₃ | Стабильная дуга, повышенная токовая нагрузка |
| Белый | Цирконированный | WZ8 | W + 0.8% ZrO₂ | AC-сварка алюминия, хорошая стойкость к загрязнению |
| Фиолетовый / смешанный | Редкоземельные смеси | Зависит от производителя | La, Ce, Zr и др. | Универсальные современные электроды |
Как выбрать электрод под задачу
Начинают не с цвета, а с задачи: какой металл сваривается, постоянный или переменный ток используется, какая толщина детали, насколько ответственна работа и допустимо ли малейшее загрязнение ванны.
| Материал | Род тока | Рекомендуемые типы электродов | Особенности |
|---|---|---|---|
| Углеродистая и низколегированная сталь | DC (-) | WL15, WL20, WC20 | Универсальные редкоземельные или церированные электроды |
| Нержавеющие стали | DC (-) | WL15, WL20, WC20 | Стабильная дуга, минимальное загрязнение ванны |
| Медь и медные сплавы | DC (-) | WL20, WC20, смешанные | Хорошая токовая нагрузка и устойчивость дуги |
| Алюминий и магний | AC | WZ8, WL15, WL20, специальные AC | Электрод должен сохранять форму и не загрязнять ванну |
| Тонкий металл, малые токи | DC/AC | WC20, WL15 | Лёгкий поджиг, мягкая стабильная дуга |
| Повышенные токи | DC/AC | WL20, больший диаметр | Устойчивость конца электрода |
| Ответственные работы | DC/AC | Отдельные электроды под каждый материал | Чистая заточка, отдельное хранение |
Практический совет инженера
Не используйте один и тот же электрод для разных материалов. Даже небольшое загрязнение после сварки стали может создать дефекты при следующей работе по алюминию, меди или нержавеющей стали.
Диаметр электрода и сварочный ток
Слишком тонкий электрод перегревается, быстрее теряет форму и загрязняет ванну. Слишком толстый электрод на малом токе может плохо поджигать дугу и давать нестабильное пятно нагрева.
| Диаметр электрода | Типичный диапазон DC | Где применяется |
|---|---|---|
| 1.0 мм | 10–70 А | Тонкие детали, малые токи, аккуратный корень |
| 1.6 мм | 40–130 А | Универсальные работы по тонкому и среднему металлу |
| 2.4 мм | 90–220 А | Средние толщины, стабильная работа на повышенном токе |
| 3.2 мм | 160–300 А | Толстые детали, высокая тепловая нагрузка |
Точные пределы зависят от типа электрода, источника, полярности, защитного газа и условий сварки. При AC-сварке алюминия допустимый ток часто ниже, чем при DC.
Заточка электрода

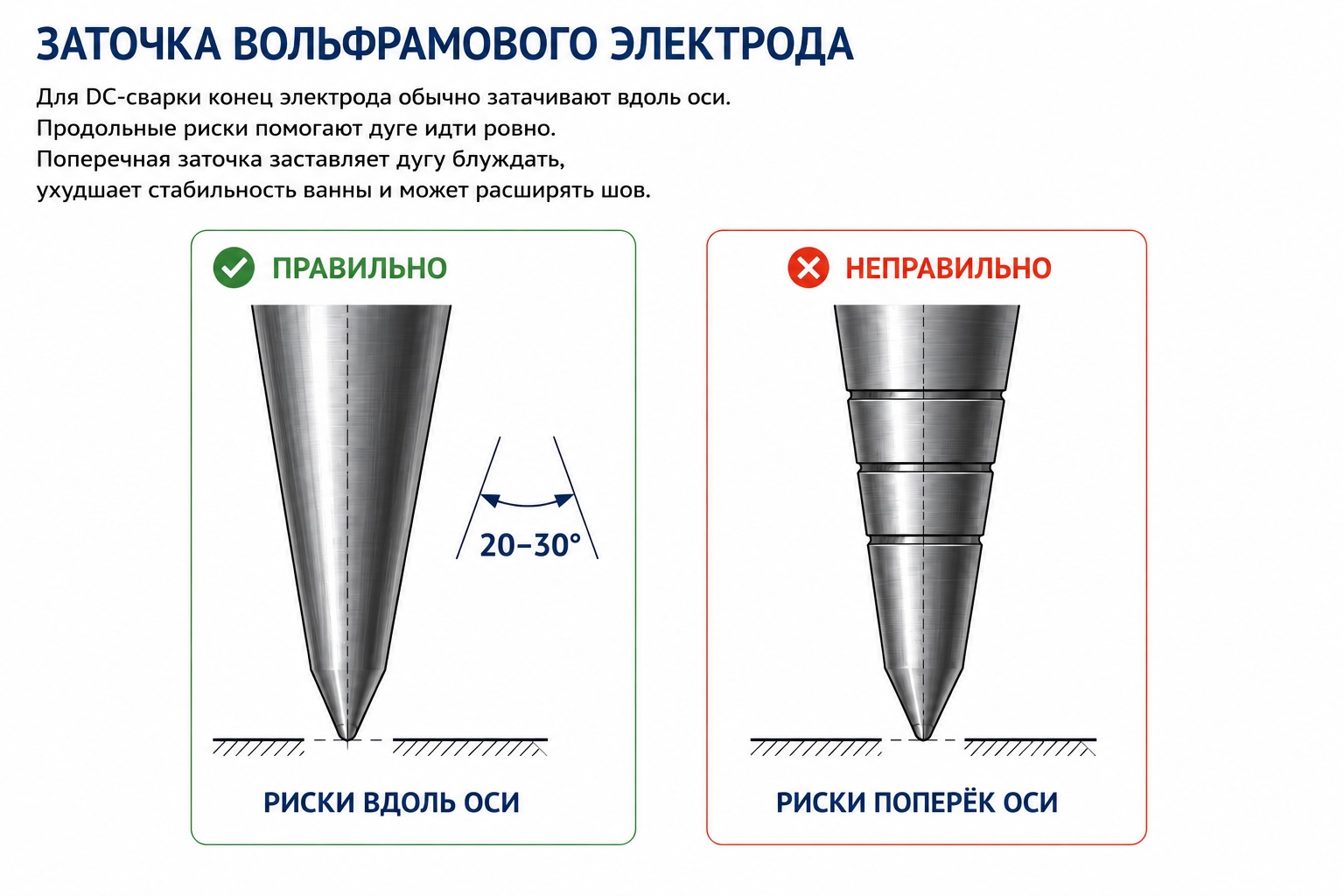

Для DC-сварки конец электрода обычно затачивают вдоль оси. Продольные риски помогают дуге идти ровно. Поперечная заточка заставляет дугу блуждать, ухудшает стабильность ванны и может расширять шов.
На что обратить внимание
После касания сварочной ванны электрод лучше сразу переточить. Попавший на кончик металл меняет форму дуги, создаёт включения и делает следующий участок шва менее предсказуемым.
Типичные ошибки
- Один электрод используется для стали, алюминия и меди без переточки и отдельного хранения.
- Цвет электрода выбирают по привычке, не учитывая род тока и толщину детали.
- Электрод затачивают на общем абразиве, где уже обрабатывали углеродистую сталь.
- После касания ванны продолжают сварку без переточки, хотя дуга стала нестабильной.
- Для малых токов берут слишком большой диаметр, а для повышенных токов — слишком тонкий электрод.
FAQ
Можно ли одним лантанированным электродом закрыть большинство задач?
Для ремонтной практики WL15 или WL20 действительно часто становятся универсальным выбором. Но для чистого алюминия, ответственных нержавеющих швов и тонких деталей лучше отдельно проверить рекомендации под источник и режим.
Почему красные торированные электроды до сих пор используют?
Они хорошо держат дугу при DC-сварке сталей и меди. Ограничение связано не с эффективностью, а с более внимательным обращением при заточке: пыль не следует вдыхать, рабочее место должно иметь вытяжку.
Нужно ли делать шарик на конце электрода?
Для старых AC-режимов по алюминию шарообразный конец был типовым решением. На современных источниках часто используют контролируемую притуплённую заточку или рекомендации производителя электрода и аппарата.
Итоговый вывод
Вольфрамовый электрод выбирают не только по цвету. Надёжный результат даёт связка из материала детали, рода тока, диаметра, формы заточки, чистоты хранения и дисциплины переточки после загрязнения.
