Как определить марку стали перед ремонтом, если она неизвестна

Почему нельзя выбирать сварочный материал «на глаз»

В ремонтной сварке часто приходится работать не с новой деталью по чертежу, а с узлом, который много лет отработал в оборудовании. Документации нет, сертификат на металл потерян, маркировка отсутствует, а деталь нужно восстановить быстро, потому что оборудование стоит.

В идеальной ситуации инженер отправляет образец в лабораторию, получает химический анализ, определяет структуру металла, твёрдость и состояние после термообработки. На практике деталь может находиться в карьере, ремонтной мастерской, цехе или на объекте, где лаборатории рядом нет.

Самая опасная ошибка — считать, что все стали ведут себя примерно одинаково. Внешне похожие детали могут иметь совершенно разную свариваемость: один вал изготовлен из обычной конструкционной стали, другой — из закаливающейся легированной стали; одна плита может быть углеродистой, другая — марганцовистой или броневой.

При неверном выборе материала возможны:

• холодные трещины после охлаждения;
• трещины по зоне термического влияния;
• отрыв наплавленного слоя;
• сильная деформация детали;
• хрупкий шов;
• потеря твёрдости рабочей поверхности;
• повторное разрушение в первые часы работы;
• невозможность последующей механической обработки.

Поэтому правильный вопрос перед ремонтом звучит не «чем это заварить?», а «какая перед нами группа стали и какие риски она создаёт при сварке?».

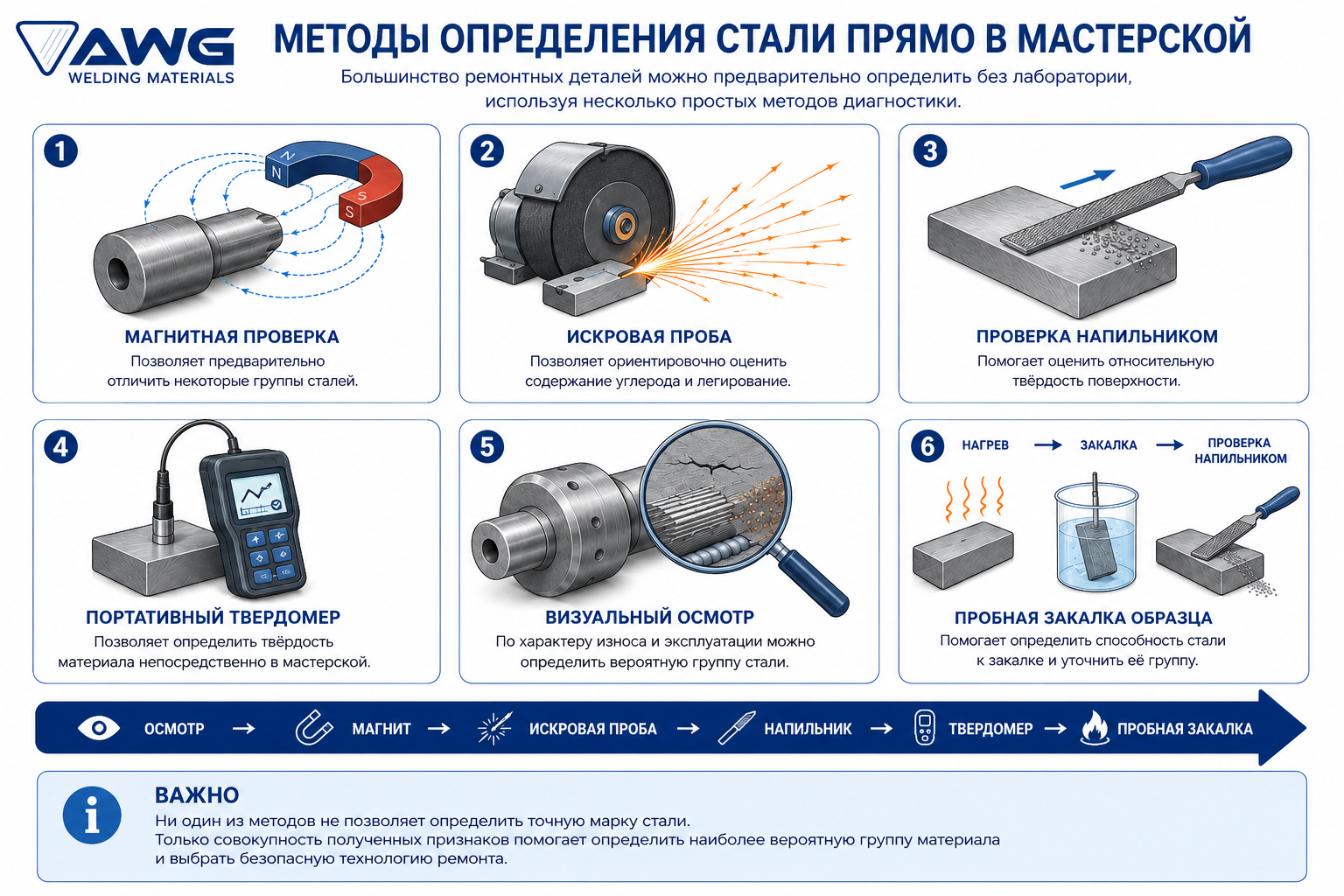

Что можно определить без лаборатории

По цвету, искре, магниту или напильнику нельзя гарантированно назвать марку стали. Но можно последовательно собрать признаки и понять, с чем мы, скорее всего, имеем дело: с обычной конструкционной сталью, закаливающейся, пружинной, инструментальной, марганцовистой, нержавеющей, броневой или другой трудносвариваемой группой.

Ремонтник работает не с одним признаком, а с их совокупностью. Чем больше совпадающих признаков, тем увереннее можно выбрать технологию ремонта.

Где работала деталь

Один из самых сильных источников информации — понимание, где работала деталь. Производитель не выбирает сталь случайно: материал подбирают под нагрузку, износ и условия работы.

Вал

Вал работает на кручение, изгиб, усталость и иногда на износ посадочных мест. Возможные группы — конструкционные, среднеуглеродистые, легированные закаливающиеся стали, стали с поверхностной закалкой и нержавеющие стали для насосного оборудования.

Главные риски: деформация, биение после наплавки, трещины в зоне термического влияния, потеря твёрдости посадочного места и невозможность последующей обработки. Для таких деталей важны короткие проходы, симметричная наплавка и контроль нагрева.

Зубчатое колесо или шестерня

Зубчатые колёса часто изготавливают из сталей, рассчитанных на поверхностную твёрдость и вязкую сердцевину. Локальный нагрев может изменить структуру, вызвать новые трещины и нарушить геометрию зацепления.

Нож, штамп, пресс-форма

Режущий инструмент, штампы и пресс-формы часто изготовлены из инструментальных или легированных сталей. Главный риск — образование трещин при локальном перегреве и быстром охлаждении.

Детали карьерной и дробильной техники

Ковши, зубья, щёки дробилок, била, футеровки и направляющие работают под абразивом и ударом. Здесь часто встречаются марганцовистые стали, высокопрочные стали, наплавленные слои, комбинированные детали и броневые материалы. Главная ошибка — принять такую деталь за обычную конструкционную сталь.

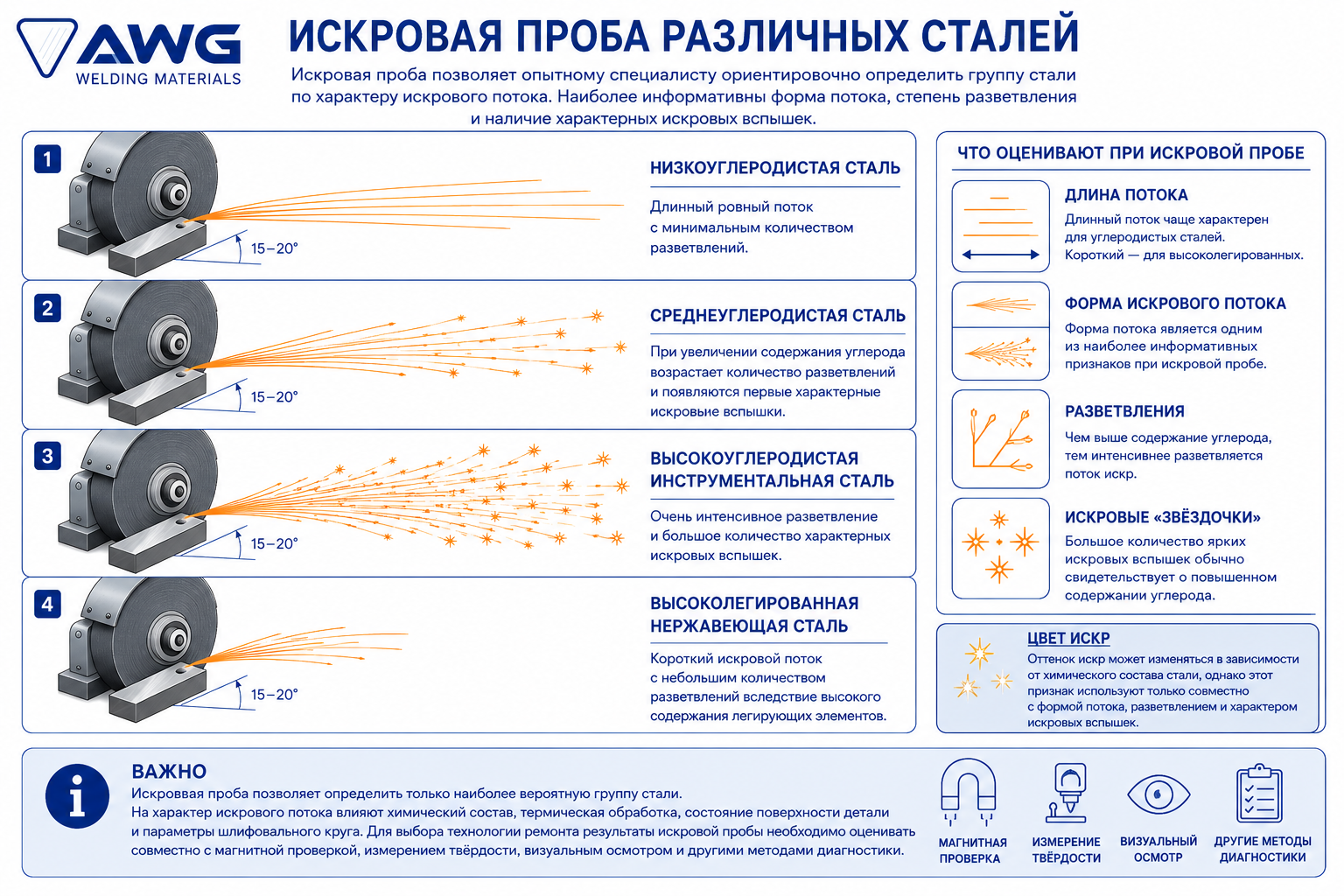

Искровая проба

Искровая проба — один из старейших методов ориентировочного определения группы стали. Суть метода заключается в наблюдении за искрами при контакте металла с быстро вращающимся шлифовальным кругом.

Количество искр, их яркость, длина, цвет и характер разветвления зависят главным образом от содержания углерода и некоторых легирующих элементов.

• низкоуглеродистые стали дают длинные прямые искры с небольшим количеством разветвлений;
• среднеуглеродистые стали образуют более яркий и разветвлённый поток;
• высокоуглеродистые и инструментальные стали дают короткие яркие искры с большим количеством характерных «звёздочек»;
• высоколегированные нержавеющие стали часто дают менее интенсивный поток искр.

На результат влияют абразивный круг, скорость вращения, сила прижатия, состояние поверхности и опыт наблюдателя. Поэтому искровую пробу всегда рассматривают только совместно с другими признаками.

Магнитная проверка и оценка твёрдости

Обычный магнит помогает при первичной сортировке, но его возможности часто переоценивают. Если металл хорошо притягивается магнитом, это может быть конструкционная сталь, большинство низколегированных сталей, инструментальная сталь, мартенситная или ферритная нержавеющая сталь.

Если магнит почти не действует, возможны аустенитная нержавеющая сталь, некоторые высокомарганцовистые стали после эксплуатации или отдельные цветные сплавы. Но существуют исключения: холодная деформация может изменить магнитные свойства, а после наплавки магнит может реагировать только на восстановленный слой.

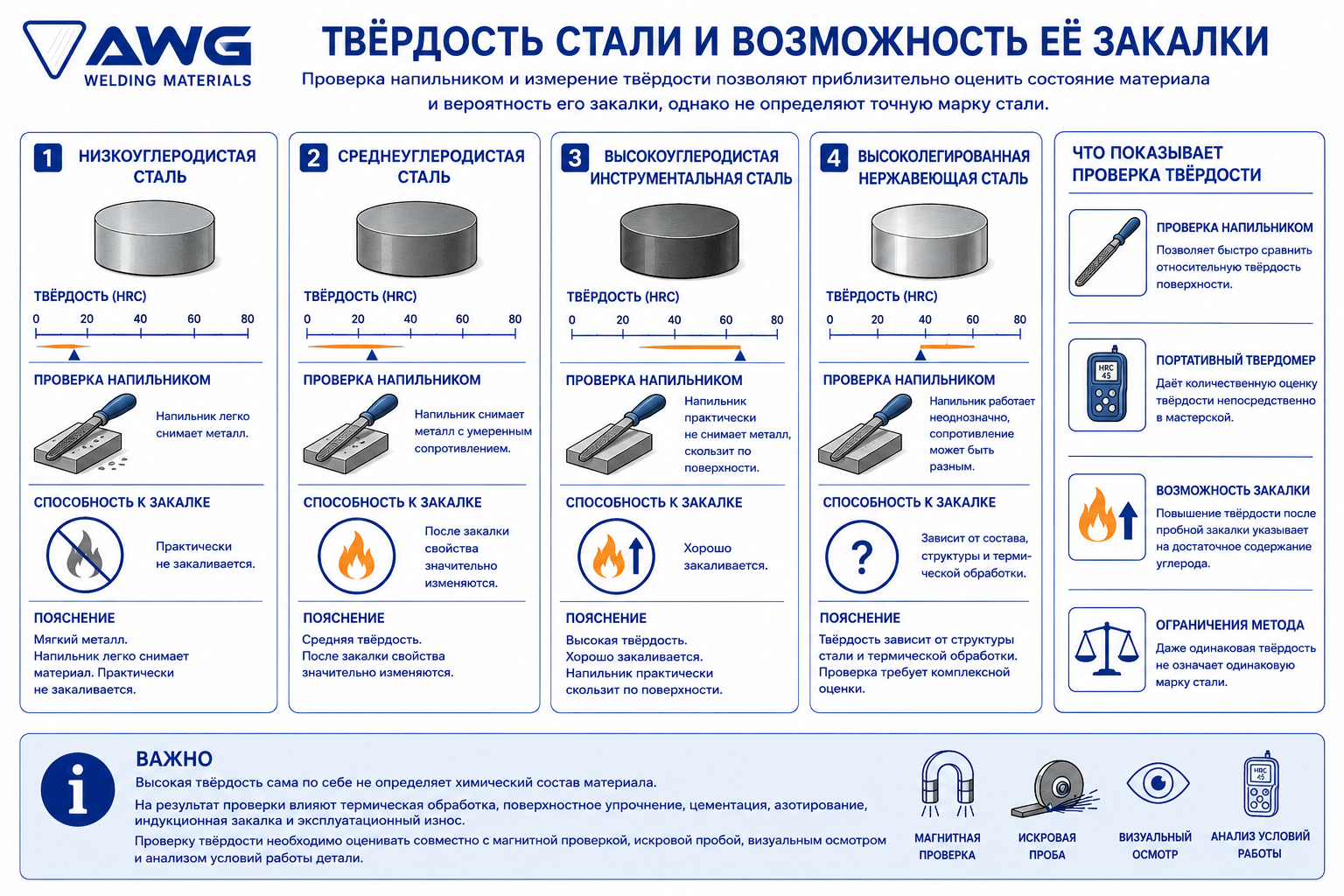

Даже простая проверка напильником помогает понять, мягкая деталь или закалённая. Если металл практически не поддаётся обработке, возможны поверхностная закалка, цементация, инструментальная сталь, высокоуглеродистая сталь или износостойкая наплавка.

Более точную информацию даёт переносной твердомер. Он не определяет химический состав, но показывает, была ли деталь закалена, насколько твёрдой является рабочая поверхность и отличаются ли участки после предыдущего ремонта.

Почему опасно «варить всё УОНИ»

На многих предприятиях существует привычка: «если не знаешь, чем варить — бери УОНИ». Такой подход исторически понятен: электроды этого семейства хорошо зарекомендовали себя при сварке конструкционных углеродистых и низколегированных сталей.

Проблема начинается, когда это правило применяют к деталям неизвестного состава. Если деталь окажется инструментальной, пружинной, высокоуглеродистой, мартенситной нержавеющей, высокомарганцовистой или разнородной, обычный низководородный электрод может не снизить риск, а создать новые дефекты.

Опытный ремонтник не пытается угадать точную марку стали. Он последовательно собирает признаки, определяет наиболее вероятную группу материала и только после этого выбирает технологию ремонта.

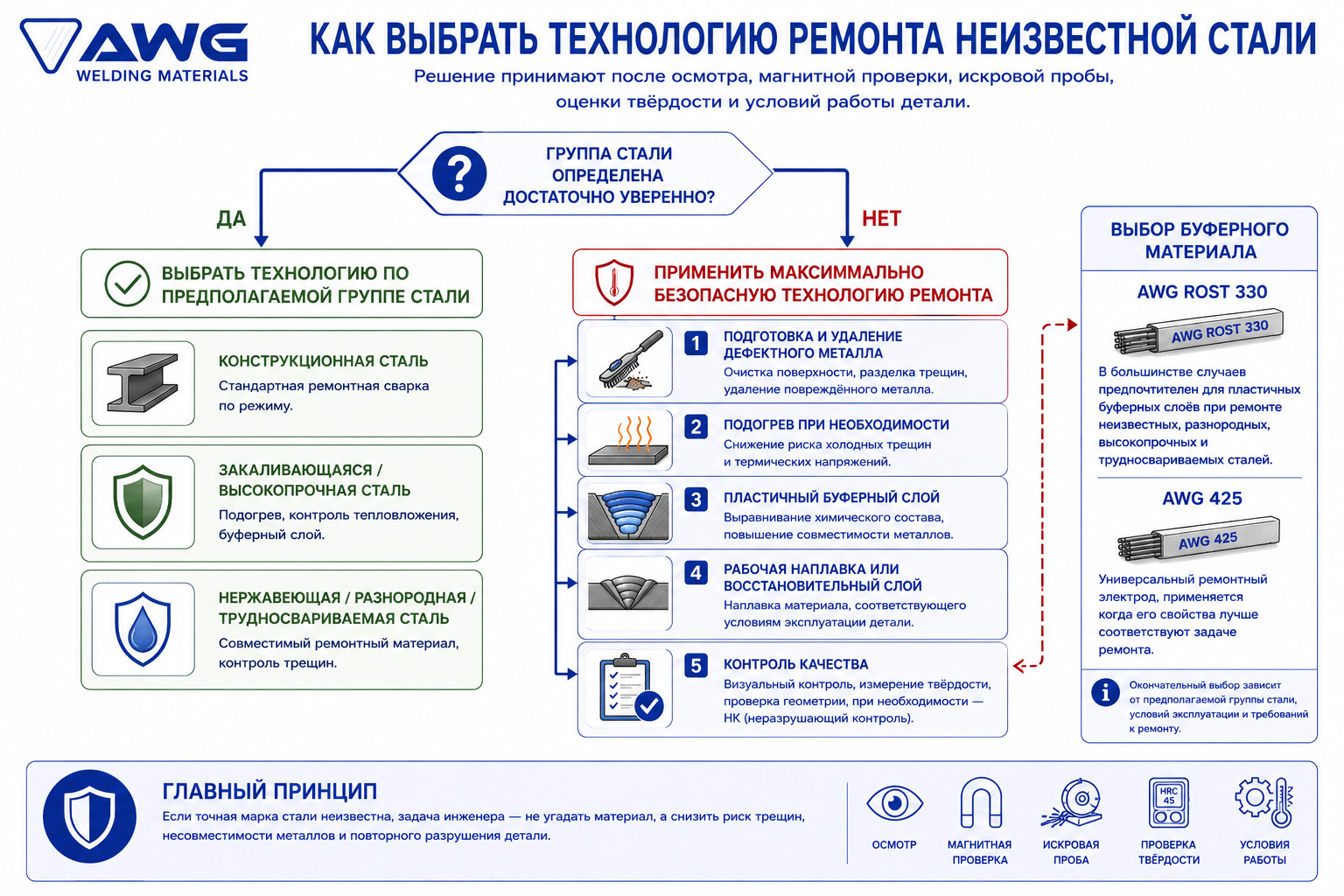

Как выбрать технологию ремонта

После ориентировочного определения группы стали важно не подобрать электрод «похожего состава», а выбрать технологию, которая компенсирует неопределённость. При неизвестном химическом составе такой подход обычно безопаснее, чем попытка угадать марку.

Если группа стали определена достаточно уверенно, технологию выбирают по предполагаемой группе: для конструкционной стали применяют стандартную ремонтную сварку по режиму; для закаливающихся и высокопрочных сталей используют подогрев, контроль тепловложения и буферный слой; для нержавеющих, разнородных и трудносвариваемых сталей выбирают совместимый ремонтный материал и усиливают контроль трещин.

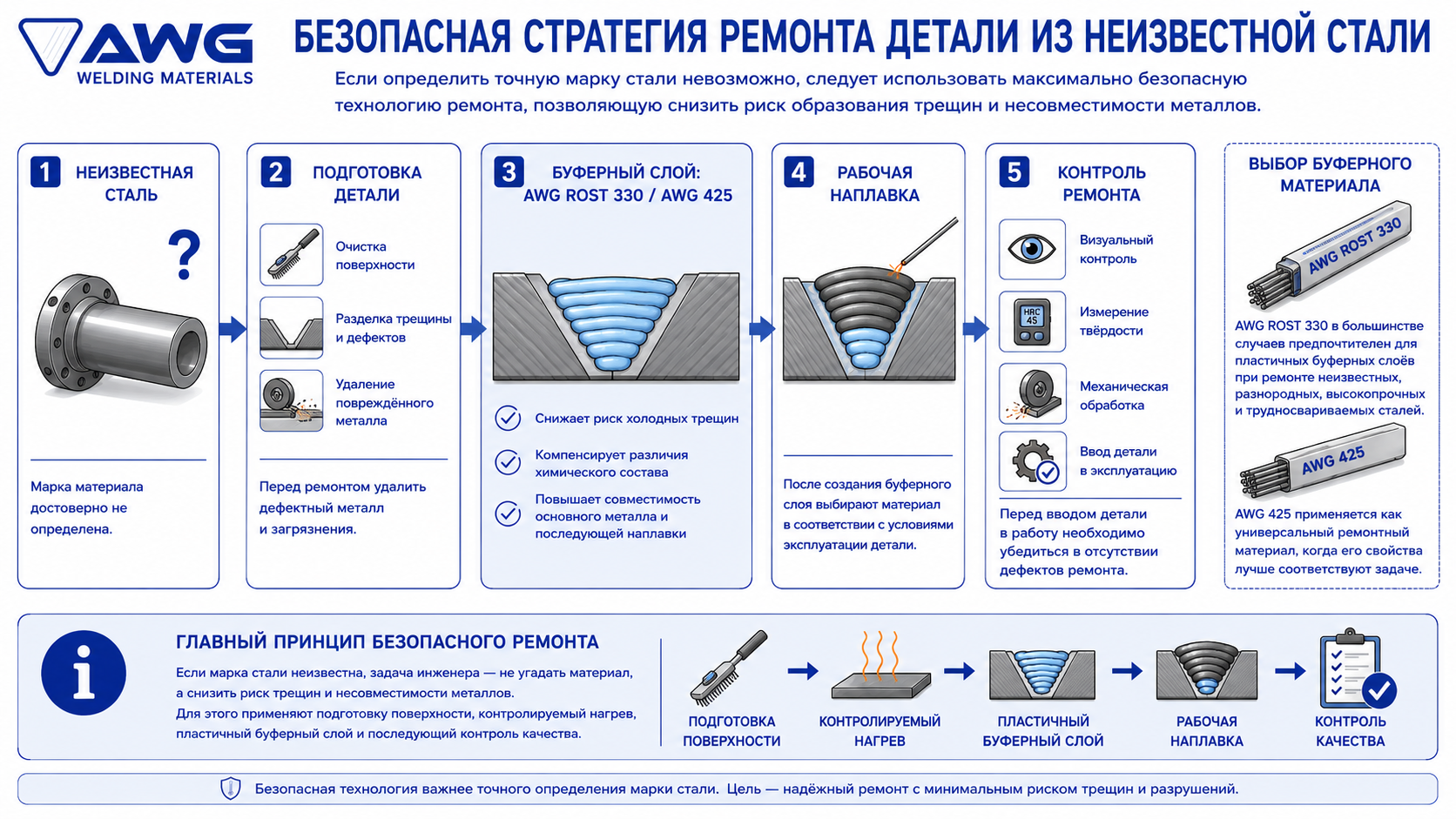

Если уверенности нет, применяют максимально безопасную технологию ремонта:

1. подготовка поверхности и удаление дефектного металла;
2. подогрев при необходимости;
3. пластичный буферный слой;
4. рабочая наплавка или восстановительный слой;
5. контроль качества перед вводом детали в эксплуатацию.

Для буферных слоёв в большинстве случаев предпочтительнее AWG ROST 330: высокая пластичность и ударная вязкость помогают снизить риск трещин при ремонте неизвестных, разнородных, высокопрочных и трудносвариваемых сталей. AWG 425 остаётся универсальным ремонтным электродом и применяется тогда, когда его свойства лучше соответствуют задаче ремонта, последующей наплавке и условиям эксплуатации детали.

AWG EXTRA также может рассматриваться для разнородных, пружинных, инструментальных, марганцовистых и других трудносвариваемых сталей, когда требуется надёжное соединение в условиях неопределённого состава основного металла.

Если марку стали определить не удалось

Иногда после всех проверок остаются сомнения: искровая проба неоднозначна, магнитная проверка не даёт ясного ответа, твёрдость отличается по зонам, маркировка отсутствует, а лаборатория недоступна.

В таких случаях наиболее разумной стратегией считается ремонт с контролируемым нагревом, качественной подготовкой поверхности, пластичным буферным слоем и последующим контролем качества. Такой подход не делает неизвестную сталь «простой», но снижает вероятность разрушения восстановленной детали.

Окончательный выбор технологии всегда должен учитывать условия эксплуатации, предполагаемые нагрузки, рабочую температуру, необходимость механической обработки и возможность термообработки после ремонта.

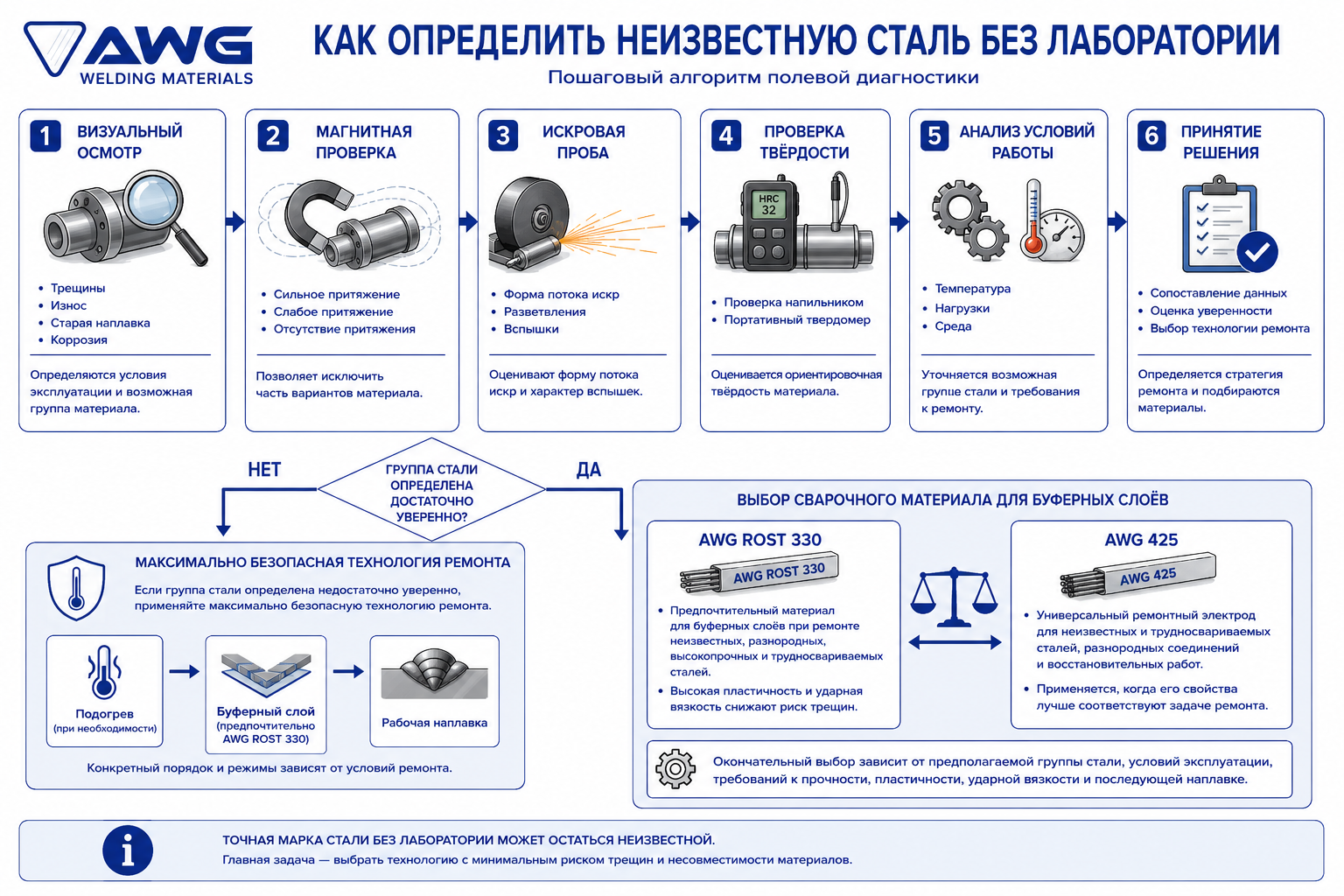

Чек-лист инженера перед ремонтом неизвестной стали

• Понять, где работала деталь и какие нагрузки она испытывала.
• Осмотреть поверхность, износ, трещины, старую наплавку и следы коррозии.
• Проверить магнитные свойства и не делать вывод только по одному признаку.
• Выполнить искровую пробу, если это допустимо для детали.
• Оценить твёрдость напильником или переносным твердомером.
• Определить, есть ли риск закалки, холодных трещин или несовместимости металлов.
• Выбрать технологию ремонта: стандартную, осторожную для предполагаемой группы или максимально безопасную при неопределённости.
• Подобрать буферный и рабочий материал не по привычке, а по рискам ремонта.
• После сварки проверить отсутствие видимых дефектов, геометрию и твёрдость.
