ТЕЛЕЖКА KAT® НА ГИБКОЙ НАПРАВЛЯЮЩЕЙ
Тележка Flexible KAT® от Gullco используется во всём мире для автоматизации широкого спектра операций по сварке и резке металла.
Это прочная и надёжная тележка с точными настройками, разработанная для использования на гибкой направляющей, что позволяет её эксплуатацию на любой плоскости.
Gullco производит несколько систем и дополнительных устройств для использования с тележкой Flex KAT®

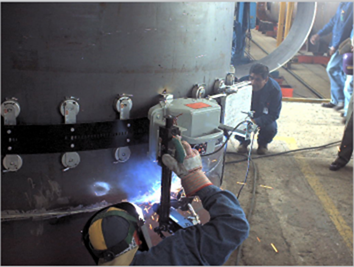

МНОГОПРОХОДНЫЙ ШОВ

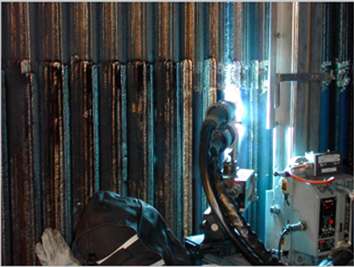

НАПЛАВКА

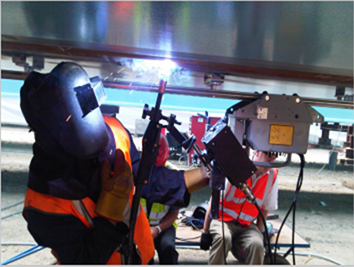

ВСЕ ПРОСТРАНСТВЕННЫЕ ПОЛОЖЕНИЯ
Надежная автоматика, которая повышает качество работ по сварке и резке, а также снижает производственные затраты.

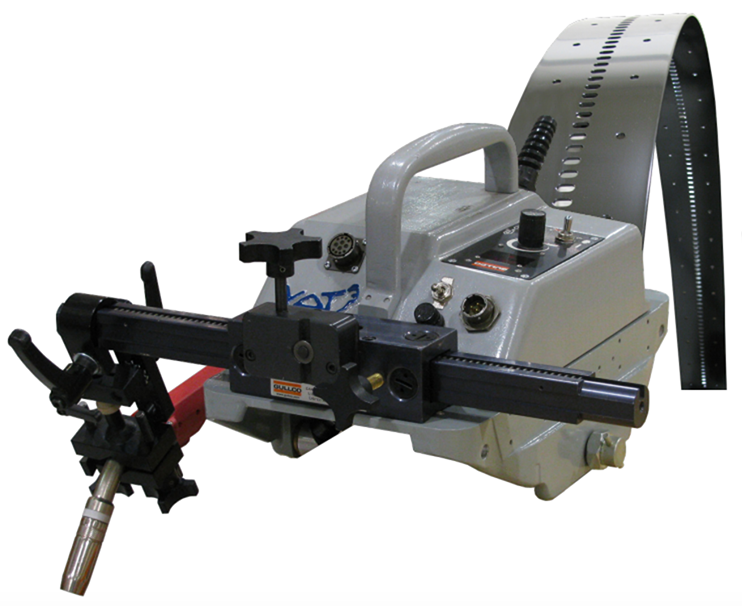

САМОХОДНАЯ ТЕЛЕЖКА FLEX KAT®
Тележка Flex KAT® от Gullco применяется во всём мире для автоматизации и повышения качества и эффективности работ по сварке или резке одной или несколькими сварочными горелками. Горелки для сварки или резки, установленные на тележку KAT®, движутся вперёд или задним ходом вдоль стандартных или углубленных гибких направляющих Gullco Flex Track по требуемому маршруту на точно заданной скорости. Благодаря тележке Flex KAT® от Gullco, гарантируется высокая точность передвижения горелок для сварки или резки от начала до конца работы независимо от количества проходов или деталей, что повышает качество, эффективность и однородность сварочного процесса. Устраняются такие факторы, как неудобство доступа к шву, усталость оператора и неравномерное качество исполнения.
Этот модуль разработан для работы на искривлённых поверхностях, так как гибкие направляющие могут следовать контуру детали. Самовыравнивающаяся система роликов тележки закрепляется за верхнюю и нижнюю направляющие и таким образом может передвигаться по любой плоскости. Регулируемый узел роликов плотно закрепляет тележку на направляющей, но в то же время её в любой момент можно снять с направляющей или установить на неё. Жесткая система передвижения тележки KAT® обеспечивается специально разработанной системой направляющих и зубчатых колес, приводимой в движение низковольтным электромотором
ТЕЛЕЖКА AUTO-WELD
Тележка Kat Auto-Weld даёт возможность выполнения широкого спектра автоматизированных перекрывающихся циклов сварки или резки и их многократного повторения. GSP-устройство управления в этом модуле позволяет управлять направлением и скоростью движения, регулировать длину маршрута движения, а также синхронизировать вышеперечисленные параметры с параметрами начала и окончания шва. В этой тележке имеются заранее просверленные монтажные отверстия для дополнительного оборудования Auto-Weld (продается отдельно). Она идеально подходит для использования при сварке прерывистым и продольным швом, где важна повторяемость. Эта надёжная и высокоточная система для проведения работ по сварке и резке снижает производственные расходы и повышает эффективность и качество.
ТЕЛЕЖКА ДЛЯ НАПЛАВКИ
В тележке Rigid Kat Indexing с возможностью шагового перемещения горелки используется GSP-устройство управления, при помощи которого можно управлять движением тележки и регулировать параметры начала и конца шва, а также проводить шаговое перемещение горелки с высокой точностью в конце маршрута. Это обеспечивает полную автоматизацию и повышает эффективность сварочных операций при наплавке, работ по напылению, упрочнения поверхности и т.д. тележка автоматически останавливается в конце маршрута и начинает движение в обратном направлении, пошагово перемещая горелку. Её можно запрограммировать на проведение сварки во время шагового перемещения. В тележке имеются заранее просверленные монтажные отверстия для модуля шагового перемещения (продается отдельно)
СИСТЕМА ДЛЯ МНОГОПРОХОДНЫХ ШВОВ И ОСЦИЛЯТОР
В ассортименте имеется излучатель колебаний линейного, маятникового, тангенциального или ступенчатого (в форме квадрата) движения для использования со сварочной горелкой. Ширина колебания регулируется мотором; количество вариантов скорости колебаний неограниченно; существует три длительности замкнутого состояния контактов; определение центровой линии регулируется мотором; также имеется автоматическая подача проволоки и интерфейса начала/окончания движения
| МОДЕЛЬ | ПИТАНИЕ |
|---|---|
| A | 42 VAC |
| B | 115 VAC |
| C | 230 VAC |
| МОДЕЛЬ | ДИАПАЗОН СКОРОСТЕЙ |
|---|---|
| RL | 0.8 to 25.8 IMP (2 to 65.4 cm/min) |
| RM | 1.5 to 51.5 IPM (3.9 to 131 cm/min) |
| RH | 4.2 to 139.1 IPM (10.6 to 353 cm/min) |
| Вес | 29 фунтов (13 кг) |
|---|---|
| Вертикальная нагрузочная способность | 100 фунтов (45 кг) |
| Приводной электромотор | 24 В постоянного тока; редукторный электромотор с постоянным магнитом |
| Напряжение питания | 42, 115, 230 В переменного тока, однофазное |
| Соответствует | сертификации CSA & CE |

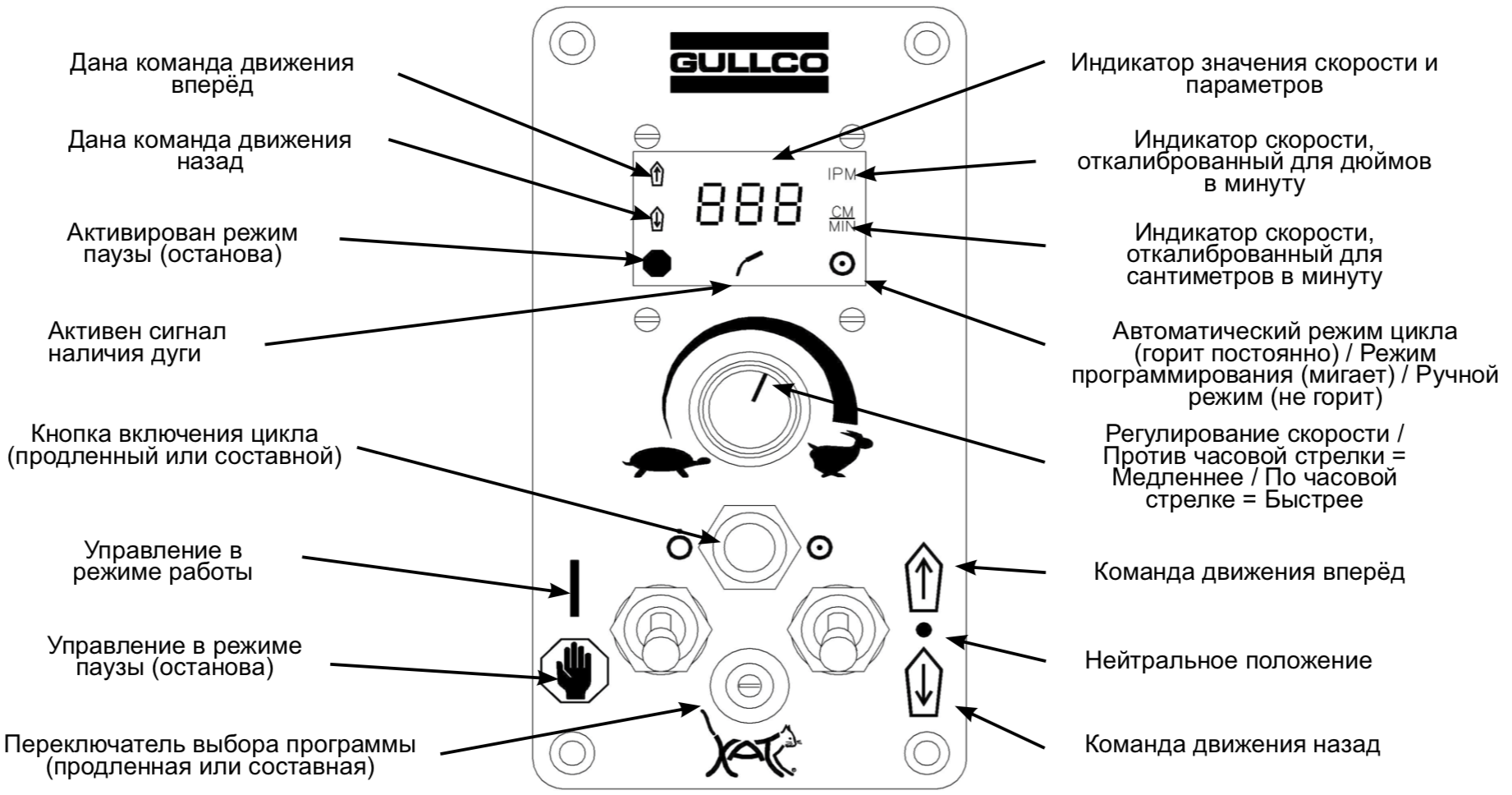

В устройствах управления из ассортимента на стандартной платформе Gullco фигурирует переключение между движением вперед / остановкой / движением назад, работой/остановом, ручным/автоматическим режимом и приращением/уменьшением переменных параметров программы (где это необходимо), а также преобразователь «угол-код» для управления скоростью. Есть возможность поставки микропроцессорного устройства управления на 24 В постоянного тока для использования широкого спектра «дополнительных» функций, например, шагового перемещения, колебаний и автоматической сварки. Выбранная «дополнительная» функция и скорость/направление движения тележки регулируются одним и тем же GSP-устройством управления. Таким образом, достигается высокая точность, а также качество и надежность.

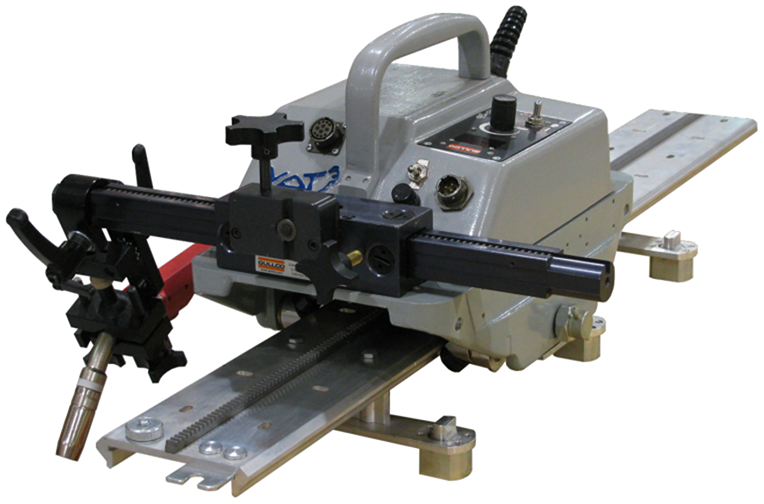

ТЕЛЕЖКА KAT® НА ЖЕСТКОМ РЕЛЬСЕ
Тележка Rigid Kat от Gullco используется во всём мире для автоматизации широкого спектра работ по сварке и резке. Это прочная и надёжная тележка с точными настройками, разработанная для использования на жестком рельсе, что позволяет её эксплуатацию на любой плоскости. Жесткий рельс можно применять на прямых участках или придавать ему особую форму для использования на изогнутых поверхностях. Gullco производит несколько систем и дополнительных устройств для использования с тележкой Rigid Kat, что ставит в её в ряд самых универсальных видов сварочного и режущего автоматического оборудования на рынке в настоящий момент.
Тележка Rigid “KAT” от Gullco применяется во всём мире для автоматизации и повышения качества и эффективности работ по сварке или резке одной или несколькими сварочными горелками. Сварочные или резальные горелки, установленные на тележку “KAT”, движутся вперёд или задним ходом вдоль стандартных или углубленных направляющих Gullco по требуемому маршруту на точно заданной скорости. Благодаря тележке Rigid “KAT” от Gullco, гарантируется высокая точность передвижения сварочных или резальных горелок от начала до конца работы независимо от количества проходов или деталей, что повышает качество, эффективность и однородность сварочного процесса. Устраняются такие факторы, как неудобство доступа к шву, усталость оператора и неравномерное качество исполнения. Этот модуль разработан для работы на плоских или искривлённых поверхностях, так как направляющие можно использовать на прямых участках. Или придавать им форму, соответствующую контуру детали. Самовыравнивающаяся система роликов тележки закрепляется за верхнюю и нижнюю направляющие и таким образом может передвигаться по любой плоскости. Регулируемый узел роликов плотно закрепляет тележку на направляющей, но в то же время её в любой момент можно снять с направляющей или установить на неё. Жесткая система передвижения тележки “KAT” обеспечивается специально разработанной системой направляющих и зубчатых колес, приводимой в движение низковольтным электромотором с постоянным магнитом и узлом редукторного привода.
ТЕЛЕЖКА MOGGY® И МАГНИТНАЯ ТЕЛЕЖКА MOGGY® ДЛЯ СВАРКИ УГЛОВЫХ ШВОВ

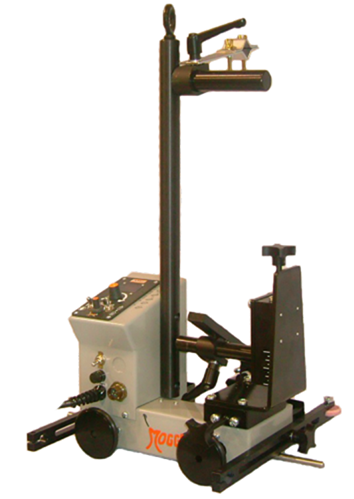

СТАНДАРТНАЯ ТЕЛЕЖКА MOGGY®
Варианты моделей тележки:
- Модели для одной или двух горелок
- Магнитное или немагнитное основание
- Модели для сварки прерывистым или непрерывным швом

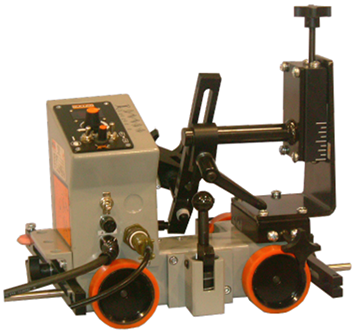

МАГНИТНАЯ ТЕЛЕЖКА MOGGY®
Дополнительные устройства для тележек на заказ:
- Насадка – излучатель колебаний
- Направляющие ролики для наплавки
- Насадка для внутреннего радиуса
- Насадка для резака
- Направляющие с V-образным пазом
Это прочная надежная самоходная тележка с разнообразными возможностями
Это легкая переносная тележка, с фрикционной передачей, на четырёх роликах, которую можно применять для автоматизированных сварочных работ с направляющими или без. Потенциометр оборотов обеспечивает неограниченные возможности управления скоростью в пределах диапазона скоростей. Установка поставляется в сборе, с регулируемыми направляющими роликами, узлом концевого выключателя движения, вертикальными и горизонтальными ползунами с возможностью регулирования в пределах 1 3/4” (44.4 мм) и полуавтоматическим держателем горелки. Она разработана для передвижения горизонтально с опорой на вертикальную поверхность или передвижения вертикально с опорой на горизонтальную поверхность (Magnetic Moggy®) и выполнения угловых швов. Стандартную тележку Moggy® можно модифицировать для использования на направляющих с V-образным пазом, перевернув узлы роликов. Безопасность обеспечивается применением точно управляемой низковольтной системы обеспечения питания (24 В постоянного тока), которая поставляется в 3 вариантах напряжения питания: 42 В, 110 В и 230 В переменного тока, 50/60 гц.
Пожалуйста, укажите напряжение при оформлении заказа.
Стандартная МОДЕЛЬ GM-03-050 (магнитная модель GM-03-350): тележка Moggy® с устройством управления для непрерывного движения, переключателем между движением вперед / остановкой / движением назад, выключателем начала и прекращения подачи проволоки, потенциометром скорости движения, автоматической подачей проволоки с задержкой начала движения тележки, указанием скорости движения на светодиодном дисплее и разъемом для механизма подачи проволоки с кабелем управления длиной в 15 футов (4572 мм).
Стандартная МОДЕЛЬ GM-03-100 (магнитная модель GM-03-300): тележка Moggy® с устройством управления для сварки непрерывным или прерывистым швом, и устройством управления на базе микропроцессора Gullco, которое обеспечивает точную повторяемость при обозначении начала и конца сварки независимо от скорости движения. Она оснащена переключателем между движением вперед / остановкой / движением назад, выключателем начала и прекращения подачи проволоки, потенциометром скорости движения, автоматической подачей проволоки с задержкой начала движения тележки и разъемом для механизма подачи проволоки с кабелем управления длиной в 15 футов (4572 мм). Все функции отображаются на светодиодном дисплее.
| СТАНДАРТНАЯ ТЕЛЕЖКА | МАГНИТНАЯ ТЕЛЕЖКА |
|---|---|
| 6 to 115 in/min (15.2 to 292.2 cm/min) | 3 to 57 in/min (7 to 146 cm/min) |
| Длина | 16 in. (406.4 mm) |
|---|---|
| Ширина | 12 in. (311.1 mm) |
| Высота | 11 in. (279.4 mm) |
| Вес | 30 lbs. (13.6 kr) |
Низкие затраты, высокоэффективная автоматизация операций сварки угловых швов, сварки наплавлением и сварки стыковых швов в разных положениях
КРОМКОСТРОГАЛЬНЫЕ СТАНКИ KBM 18
Кромкострогальные станки KBM-18® - Переносные - Самоходные
Кромкострогальные станки KBM-18® производят чисто срезанные фаски без термической деформации на листовых материалах из низкоуглеродистой стали, нержавеющей стали и алюминия толщиной от 1/4” (6,0 мм) до 1 1/2” (38,1 мм). Относительно обработки более тонких материалов проконсультируйтесь с изготовителем. KBM-18® автоматически обрезает лист с верхней стороны, обеспечивая экономию времени и денег на эту операцию. Экономия становится еще более ощутимой, если для тех применений, где требуется обрезать кромку с обеих сторон листа, применять кромкострогальный станок для низа листа KBM18U®.
Регулируемая тележка. Для простой настройки высоты можно приобрести KBM-18® в комплекте с самоходной колесной тележкой регулируемой высоты, оборудованной самовыравнивающимся пружинным шасси, для непрерывного срезания кромки вдоль листа любой длины и получения равномерной фаски и одинакового притупления корня. Тележка продается отдельно.
Штыри угла фаски. Позволяют настраивать угол фаски. Аппараты KBM-18® оснащены штырями установки угла для получения фаски с углами 22 1/2°, 30°, 37 1/2°, 45° и 55°. Штыри для других углов поставляются по запросу.
Работает со скоростью 3 метра в минуту.
С РЕГУЛИРУЕМОЙ ФРЕЗОЙ ДЛЯ ПОЛУЧЕНИЯ ФАСКИ С УГЛАМИ ОТ 22 1/2° ДО 55°
| Максимальная ширина фаски: | 0.71” (18,00 мм) при стандартном угле фаски 30° для материала с прочностью на растяжение 64,000 lb/in2 (45 Kг/мм2) |
|---|---|
| Максимальная глубина фаски: | 0.61” (15,6 мм) при стандартном угле фаски 30° для материала с прочностью на растяжение 64,000 lb/in2 (45 Kг/мм2) |
| Минимальная толщина листа: | 1/4’’ (6,0 мм) Относительно обработки более тонких материалов проконсультируйтесь с изготовителем |
| Максимальная толщина листа: | 1 1/2” (38,1 мм) |
| Скорость срезания фаски: | 120 in. (304,8 cм) в минуту* |
| Привод: | питание 2 л.с., 3 фазы, для 230, 460 и 575 В ~ при 60 Гц, а также 380 и 400/415 В ~ при 50 Гц |
| Вес: | питание 2 л.с., 3 фазы, для 230, 460 и 575 В ~ при 60 Гц, а также 380 и 400/415 В ~ при 50 Гц |
| Соответствие: | C.S.A./N.R.T.L. (файл # LR 35006-6) и стандартам C.E. |
* максимальная скорость может изменяться в зависимости от изменения глубины фаски,напряжения и частоты.
| УГОЛ ФАСКИ | ПРЕДЕЛ ПРОЧНОСТИ | |||||
|---|---|---|---|---|---|---|
| 64,000 lbs/in2 (45 kg/mm2) | 71,000 lbs/in2 (50 kg/mm2) | 85,000 lbs/in2 (60 kg/mm2) | ||||
| A | W | D | W | D | W | D |
| 22 1/2 ̊ | 0.71” (18 mm) | 0.65” (16.6 mm) | 0.63” (16 mm) | 0.58” (14. mm) | 0.55” (14 mm) | 0.51” (13 mm) |
| 30 ̊ | 0.71” (18 mm) | 0.61” (15.6 mm) | 0.63” (16 mm) | 0.55” (13.9 mm) | 0.55” (13.9 mm) | 0.48” (12.1 mm) |
| 37 1/2 ̊ | 0.67” (17 mm) | 0.53” (13.5 mm) | 0.59” (15 mm) | 0.47” (11.9 mm) | 0.51” (13 mm) | 0.41” (10.3 mm) |
| 45 ̊ | 0.63” (16 mm) | 0.45” (11.3 mm) | 0.55” (13.9 mm) | 0.39” (9.9 mm) | 0.47” (12 mm) | 0.33” (8.5 mm) |
| 55 ̊ | 0.59” (15 mm) | 0.34” (8.6 mm) | 0.51” (13 mm) | 0.29” (7.5 mm) | 0.43” (11 mm) | 0.25” (6.3 mm) |
